안녕하세요? 컴테크입니다.

엘지 그램 노트북 16z90SP

액정파손으로 입고 되었습니다.

​

액정이 파손으로 인한 화면 무 증상으로

엘지정식A/S 센터에 입고 하였다가

액정교체 비용이 너무 비싸 입고된 노트북입니다.

​

​

컴테크에서 그램 노트북 액정을 교체하시면,

LG A/S 센터대비 40% 이상 저렴하게

액정교체가 가능합니다.

​

​

시작해 보겠습니다.

​

​

​

​

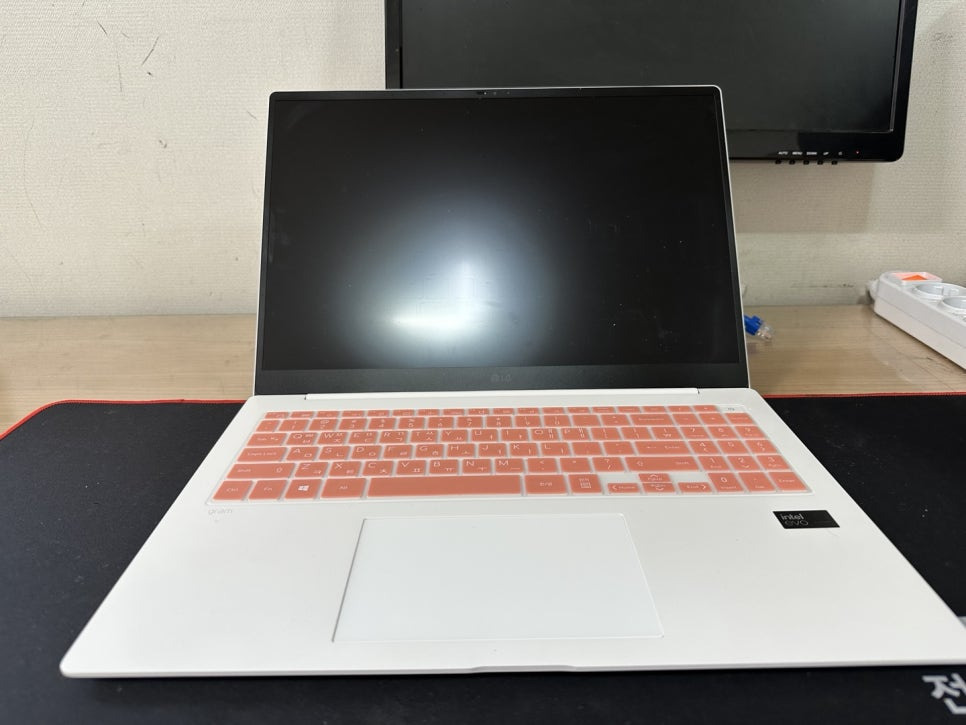

전원을 인가하여도 아무 반응이 없습니다.

엘지센터에서 액정파손으로 안내를

받았다고 하셨으나,

​

혹시나 싶어 외부 HDMI 케이블을 연결하여

부팅이 정상적으로 되는것을 확인하고,

​

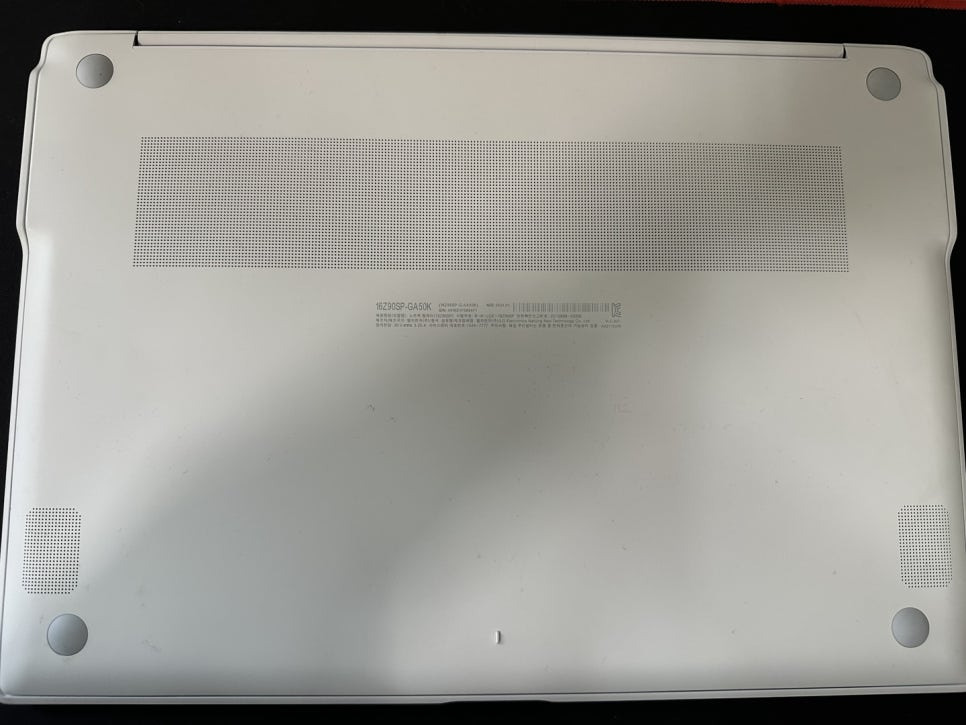

하판 분리를 시작합니다.

​

​

​

​

​

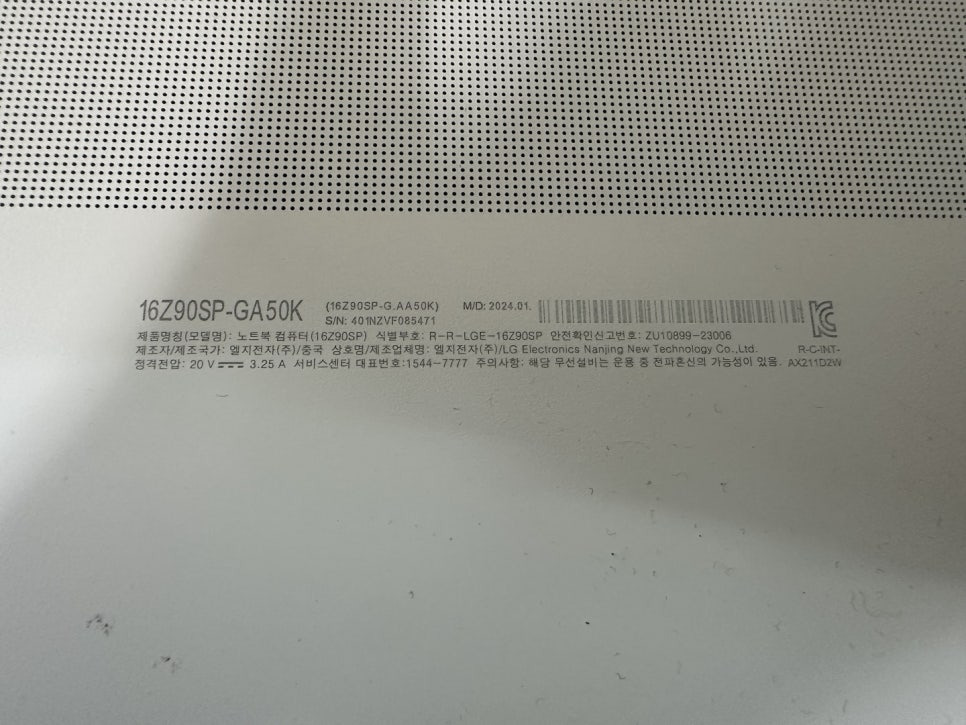

정확한 노트북 모델명은

16Z90SP-GA50K 입니다.

상세 모델명은 다르지만,

144Hz 16인치 패널이 들어갑니다.

​

두께가 2mm 정도 밖에

되지 않기 때문에 패널 교환시

상당한 주의를 요합니다.

​

​

​

​

​

​

엘지 그램 노트북 액정 교체전

가장먼저 해야 할 것은

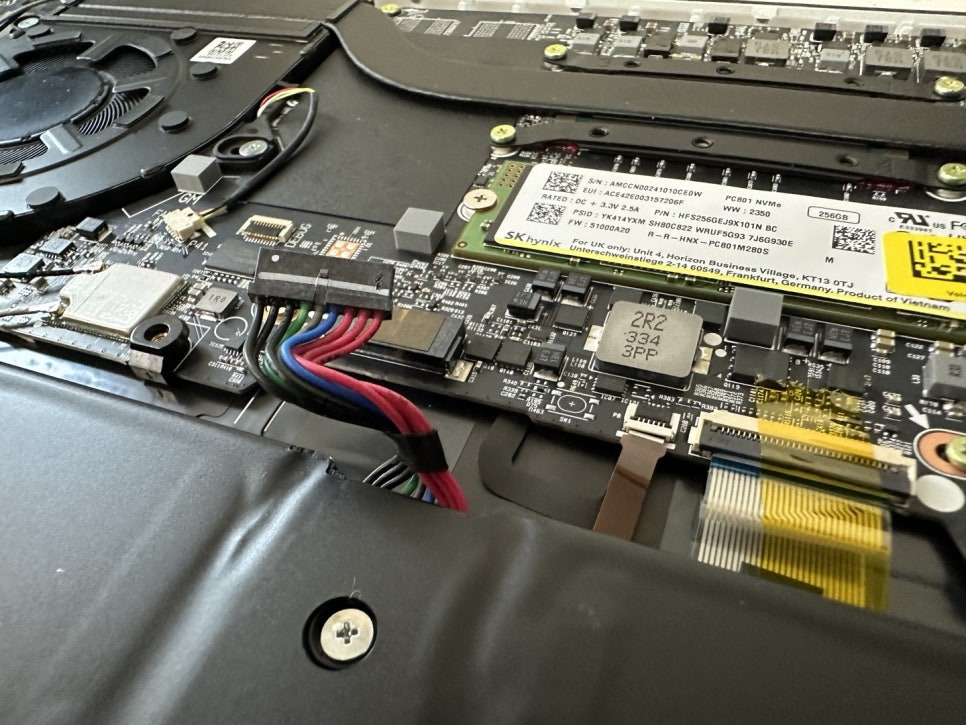

메인보드에서 내장 배터리 케이블을

분리해 주어야 합니다.

​

​

​

​

​

​



​

​

​

그램노트북 하판분리 위해,

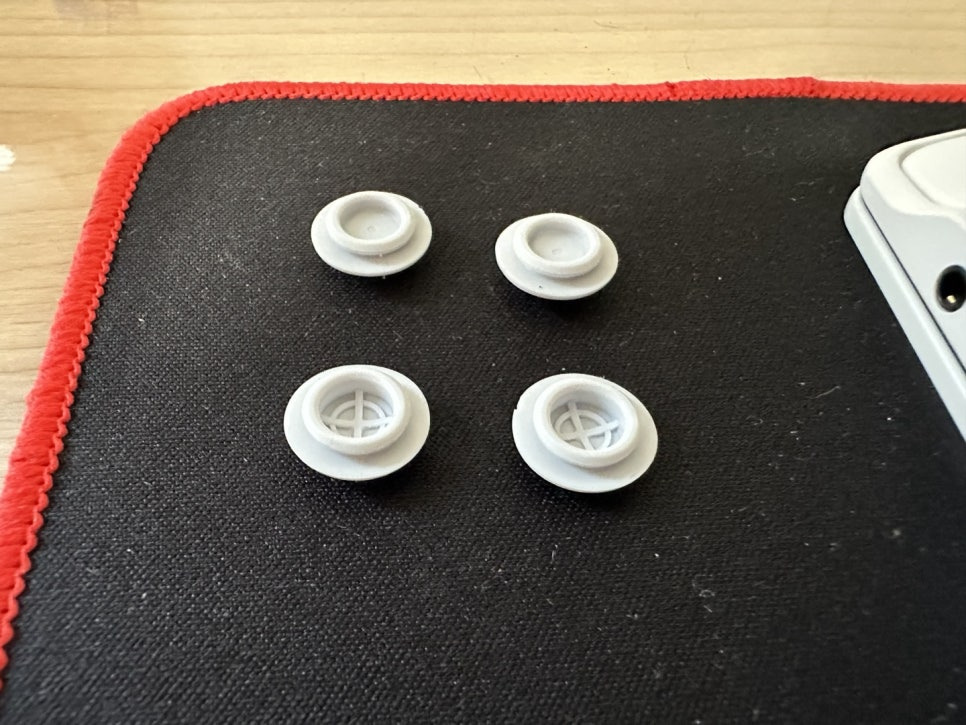

4개의 고무마개를 분리합니다.

​

예전에는 양면테이프로

부착되어있는 경우가 대부분어서

재부착시 고무가 떨어지는 경우가 많았습니다.

​

요렇게 고무 형태로 마개가 되어있으면,

쉽게 탈/부착 가능합니다.

​

​

​

​

​

​

​

하판을 분리하여, 배터리를 분리해 줍니다.

간혹 배터리를 분리하지않고 액정을

탈/부착 하는 업체들이 있는데.

​

LVDS 케이블에도 전압이 들어가기때문에

반드시, 배터리 분리후 액정커넥터를 분리해야됩니다.

​

​

​

​

​

​

​

메인보드와 연결된 LVDS 커넥터를

분리합니다.

​

​

​

​

​

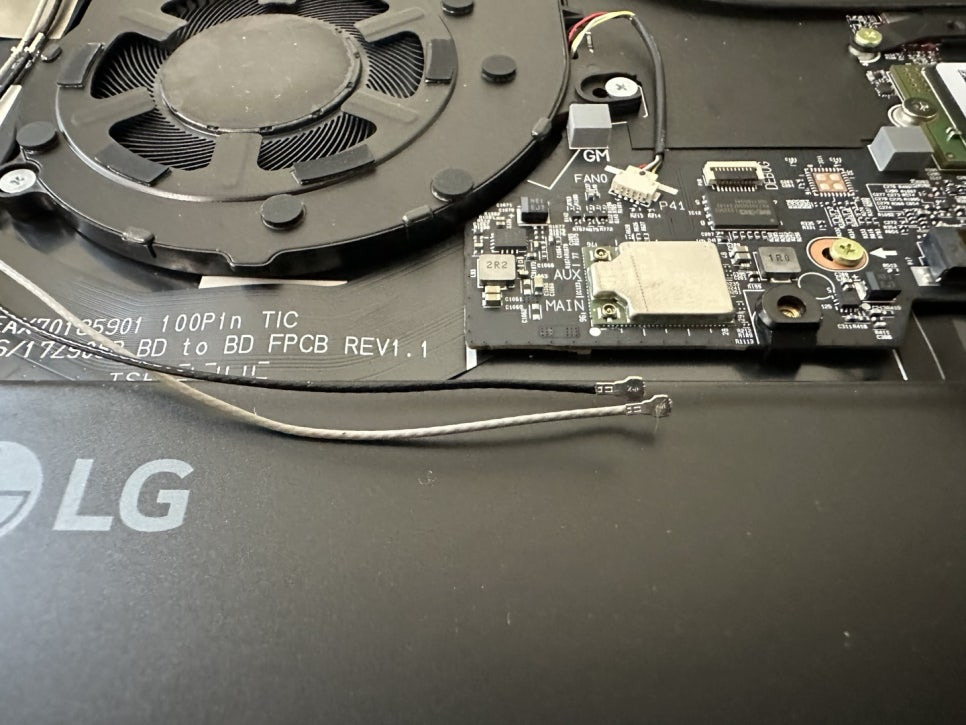

상판에 와이파이 안테나도 같이 연결되어있습니다.

무선랜카드 케이블을 조심하게 분리합니다.

​

​

​

​

​

​

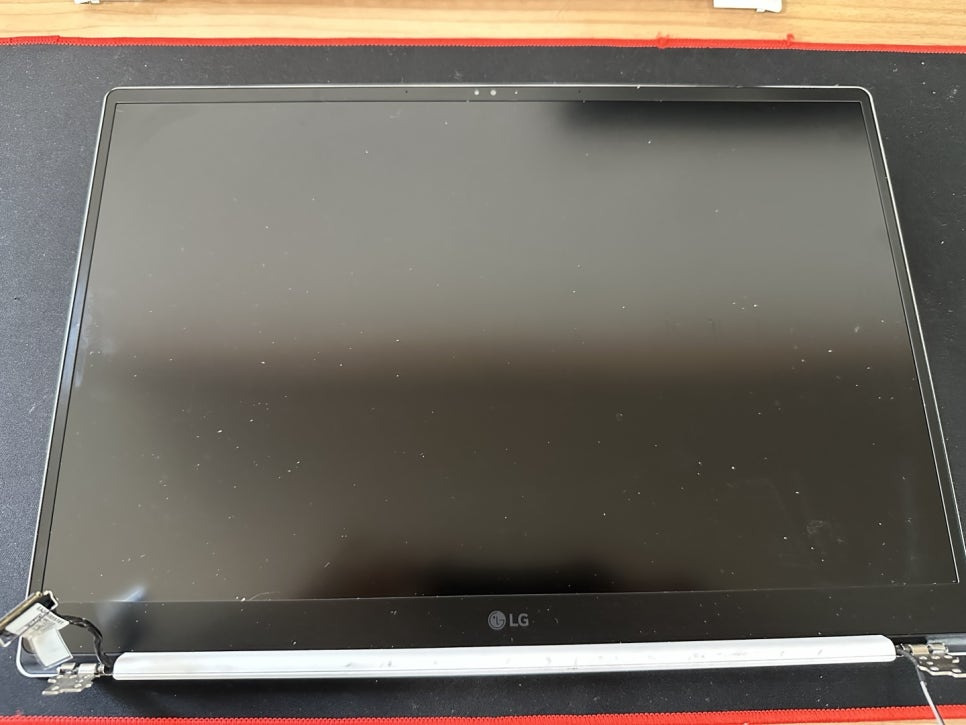

힌지볼트를 분리한후, 상판을 분리해 줍니다.

가장 먼저 베젤을 패널에서 탈거해야 하는데,

엘지 서비스 센터에서는 이 베젤을 재사용하지 않고,

​

새 배젤을 부착하여 줍니다.

​

하지만 배젤 부품만을 따로 판매하지 않는 관계로....

재 사용을 해야하는데,

아주 얇은 플라스틱으로 이루어져 있어

상당한 주의를 요 합니다.

​

​

​



​

​

​

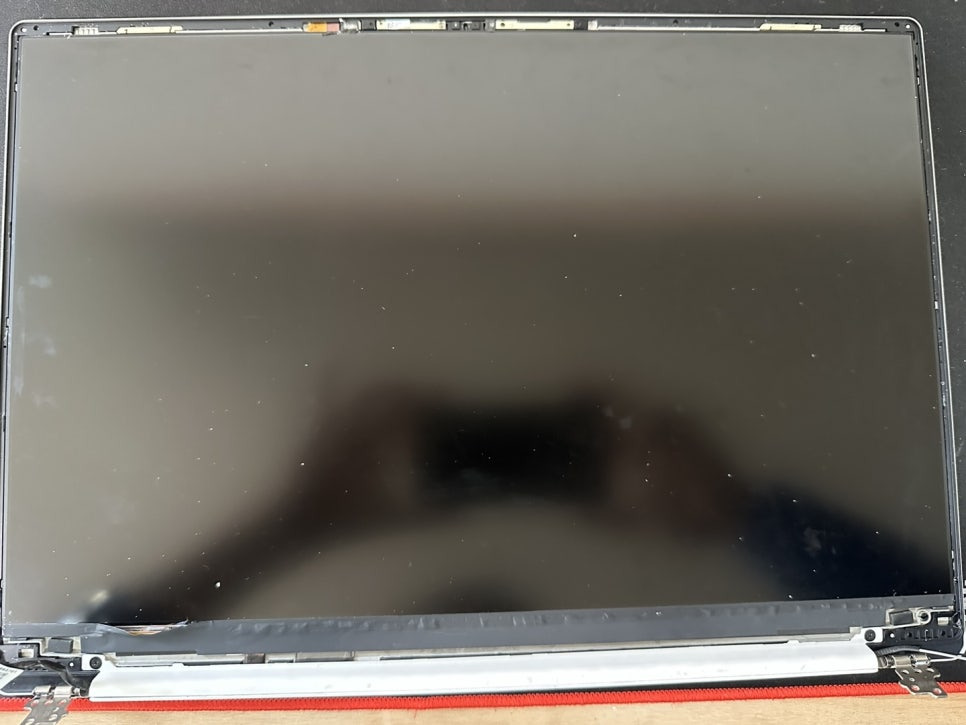

베젤을 분히하면 패널이 보입니다.

아주 얇은 패널이기 때문에,

조심해서 탈거 해야됩니다.

​

상판은 얇은 플라스틱으로 구성되어있습니다.

약간의 변형이라도 생기면,

액정 빛샘,눌림 등 현상이 나타납니다.

​

​

​

​

​

​

그램노트북 액정교체를 위해

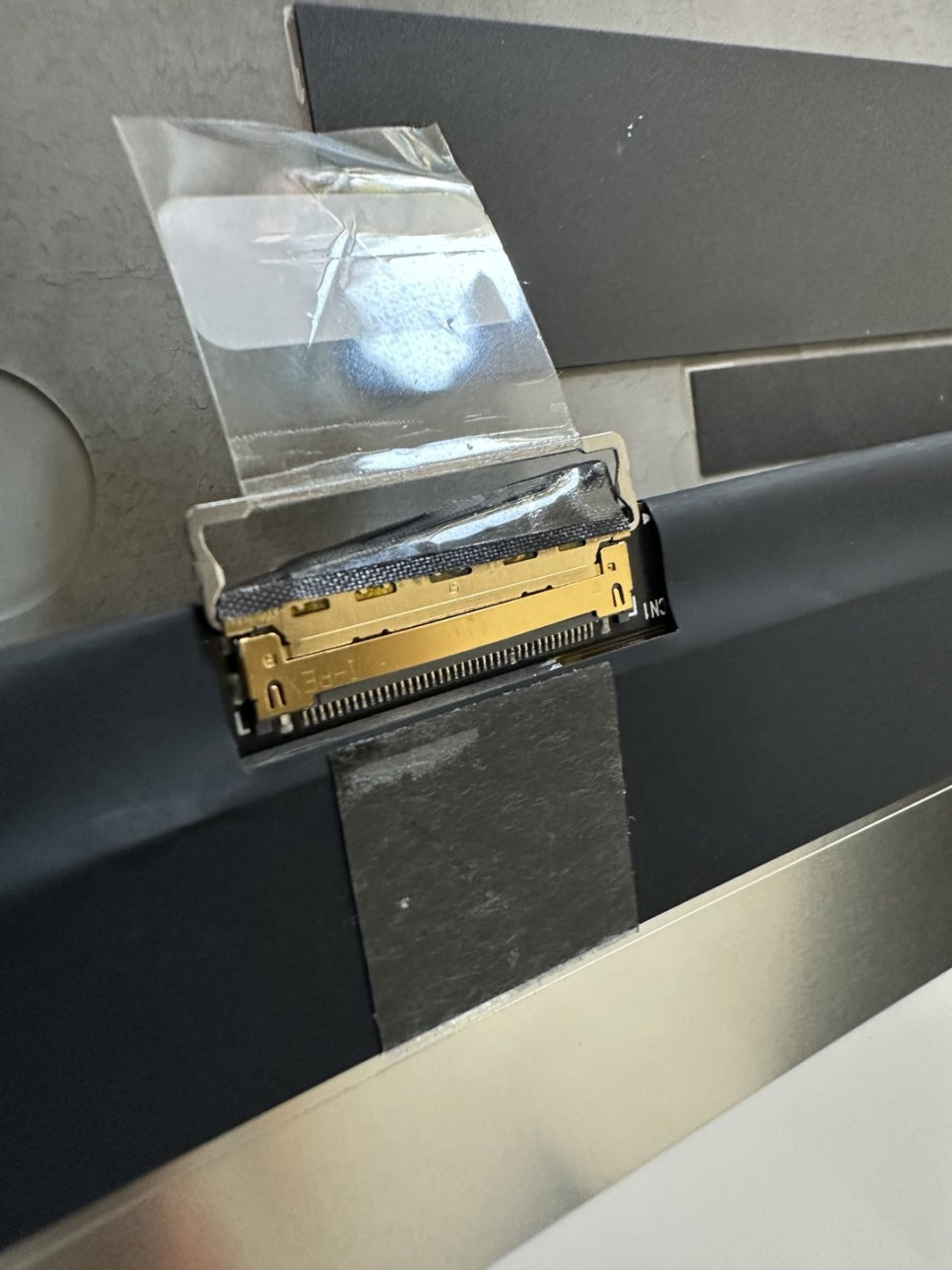

LVDS 커넥터를 분리 합니다.

​

​

​

​

​

​

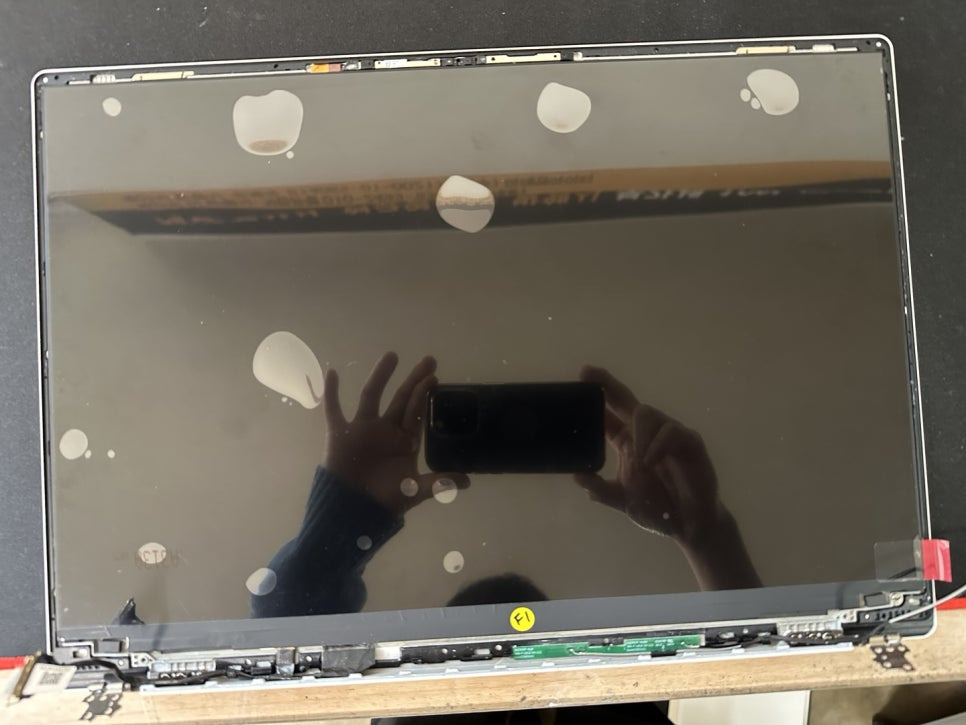

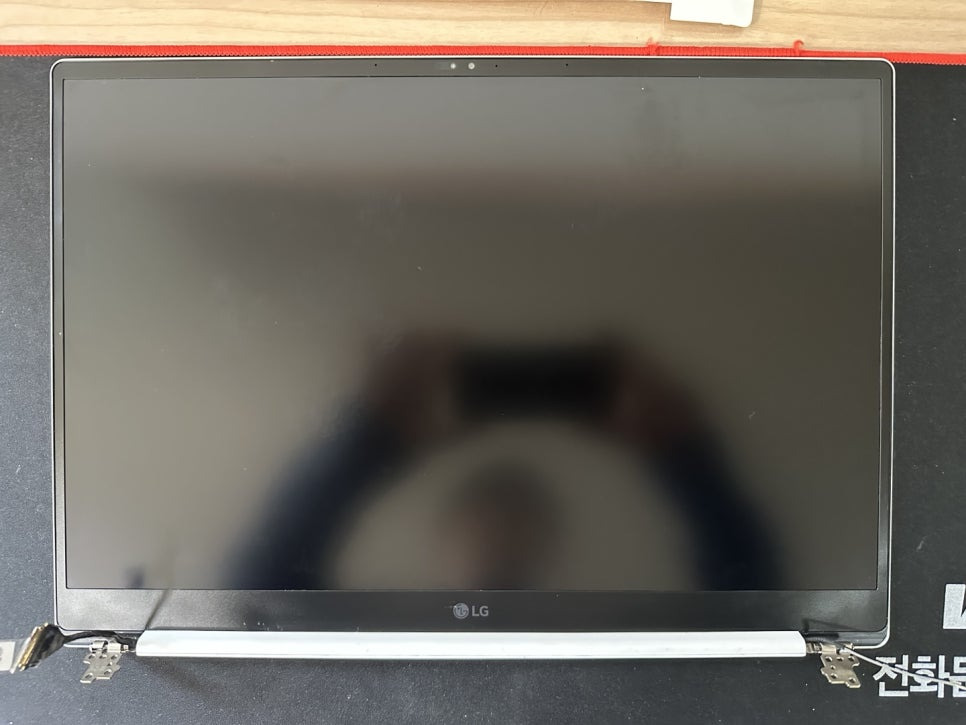

새로운 패널을 부착 해 줍니다.

​

​

​

​

​

​

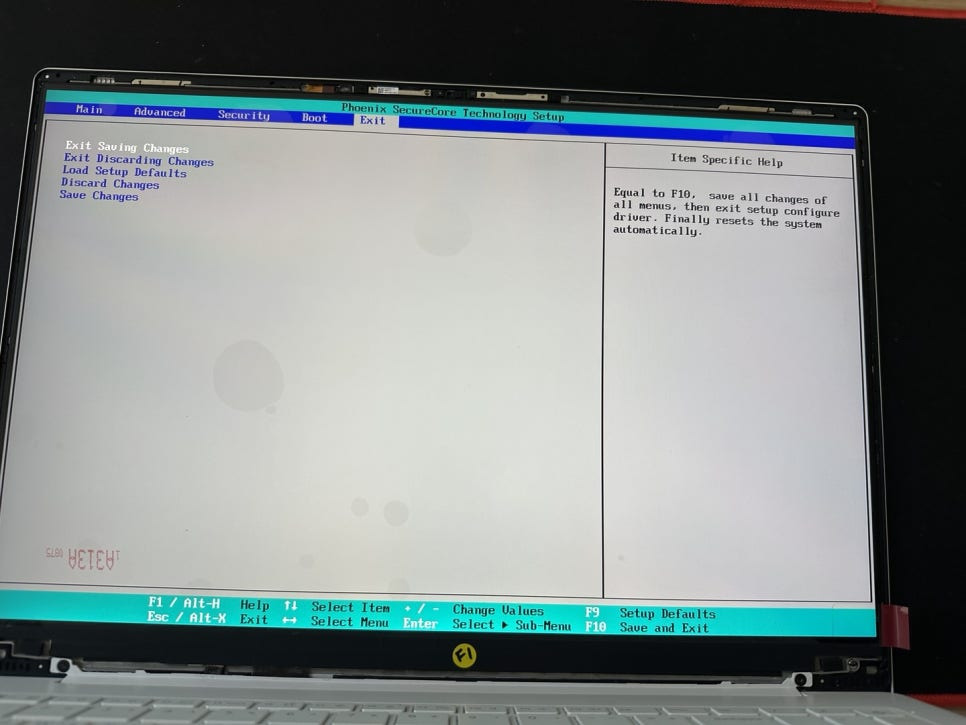

조립을 하지 않은 상태에서

커넥터를 연결한후, 테스트를 진행합니다.

​

​

​

​

​

​

​

베젤 조립을 마무리 합니다.

​

​

​

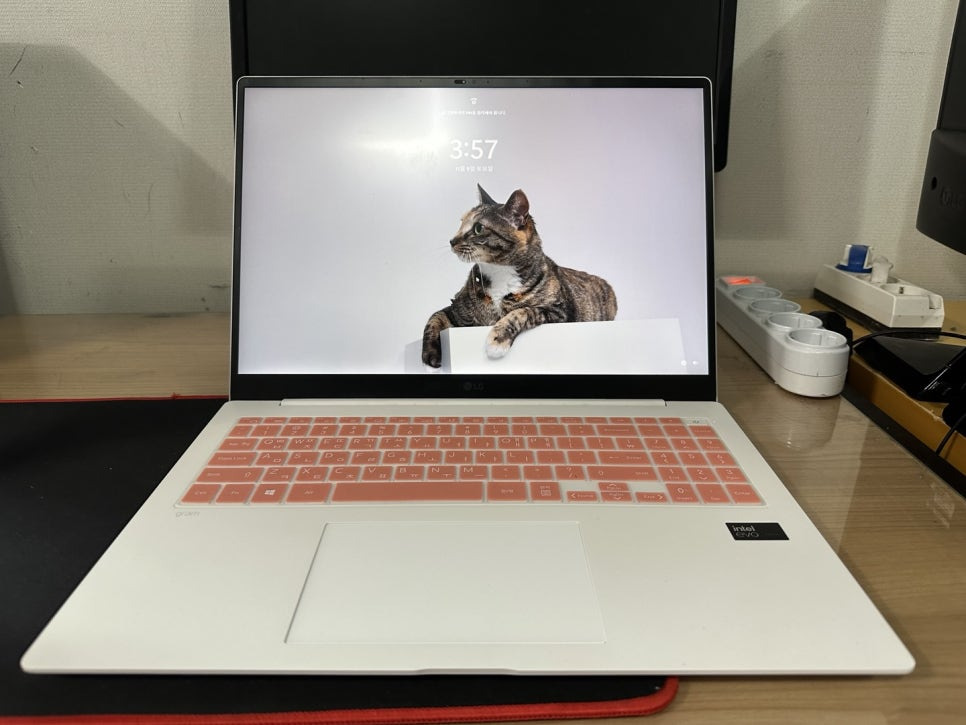

원 상태로 조립을 마무리한후,

부팅시켜 봅니다.

​

순정과 동일한 상태로 화면이 깨끗하게

출력되는 모습을 볼 수있습니다.
