안녕하십니까? (주) 미래엔아이티입니다.

진해 기지 사령부 기숙사인 드림빌 무인택배함에

500만화소 3채널 CCTV x 4개 시공하였습니다.

타 회사에서는 각 각 동에 녹화기를 설치하고,

동시에 실시간 스트리밍이 불가능하다고하여

미래엔아이티로 연락주셨습니다.

​

(주)미래엔아이티에서는 녹화기가 어디에 있던지 인터넷만

연결되어있으면, 동시에 스트리밍 재생이 가능합니다.

​

예를들어, 서울 본사에 CCTV가 설치되어있고

부산지사에도 CCTV가 설치되어있다고 가정합니다.

이 두개의 녹화기를 통합하여 한번에

PC나 스마트폰으로 볼수있습니다.

​

16채널 녹화기 한개를 사용한다 가정하면,

각각의 동마다 전부 선이 가야 됩니다.

그렇게 되면 땅을 파고 전선관을 매립해야되는데,

이 비용이 엄청나게 들기때문에

​

네트워크 방식을 통하여, 실시간 재생 및 돌려보기가

가능한 방식으로 진행합니다.

​

첫번째 설치할곳은 관리사무소동입니다.

무인택배함이기 때문에 아무래도 분실 및 도난이

심할수 밖에 없습니다.

​

​

​

​

PC 와 모니터를 설치할곳에 인터넷이 없습니다....

옆에 관리사무소에서 UTP 케이블 한가닥을

끌고 옵니다.

​

먼저 관제용 컴퓨터와 첫 번재 녹화기에

인터넷부터 넣어주고 포설시작합니다.

​

​

​

진해CCTV 설치를위해

각각의 무인택배함에 3개씩 설치합니다.

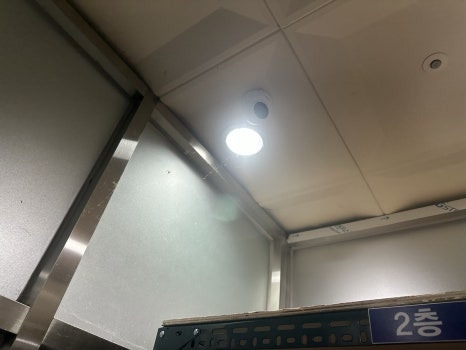

기존에는 KT 텔레캅 CCTV가 설치되어있었습니다.

200만화소네요...

​

이번 진해CCTV 설치진행의 이유 중 또 한가지는,

기존의 1채널 CCTV 가지고는 사각지대가

너무 많기에, 설치하는 이유도 있습니다.

​

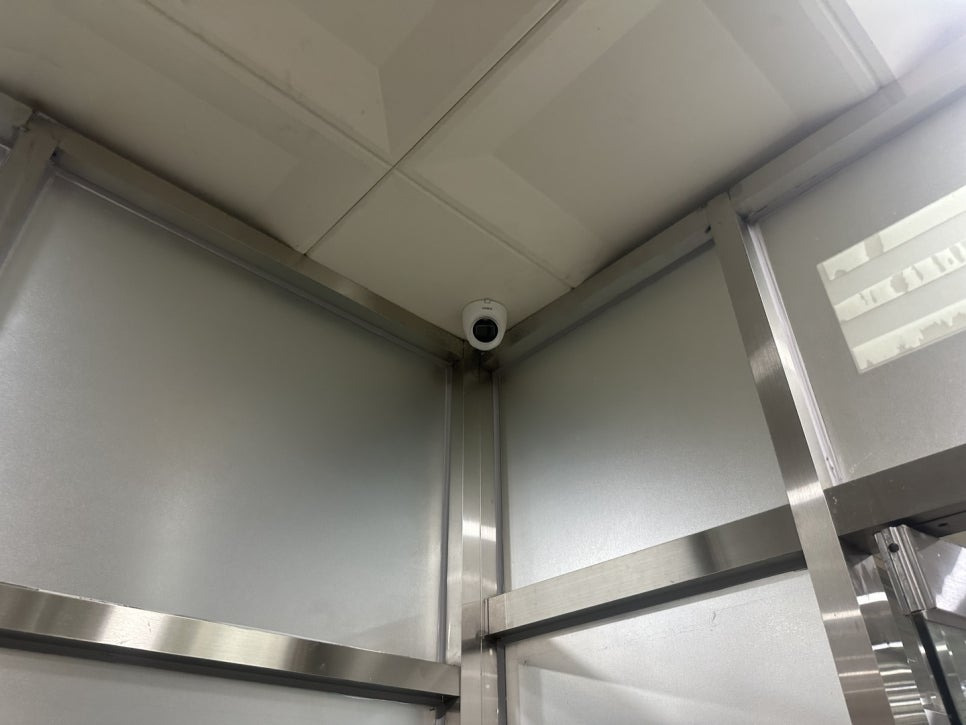

사각지대가 전혀 없게 각각 택배함에 3개의

카메라를 설치합니다.

​

​

​

​

설치할 곳에 자리를 정하고

홀쏘로 타공합니다.

​

UTP 케이블을 사용하여 시공할겨우에는

UTP 발룬이라는것을 꼭 사용해야 됩니다.

​

발룬 미사용시 화면떨림,고스트현상이 나타나기 때문입니다.

​

​

​

​

​

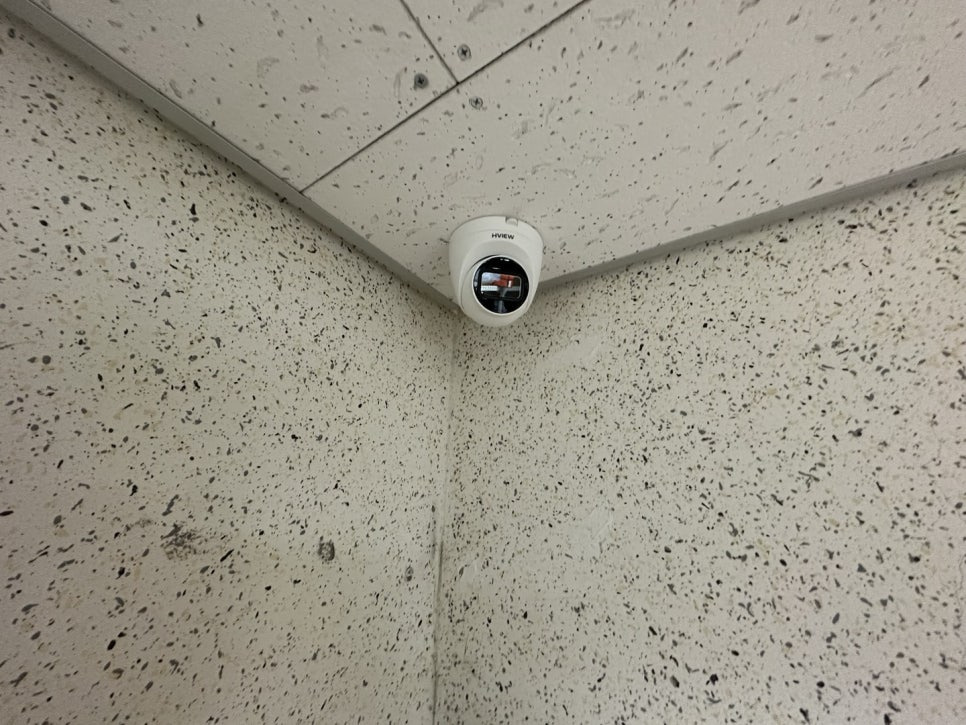

첫번재 무인택배함에 3개의 카메라

시공을 마쳤습니다.

​





​

​

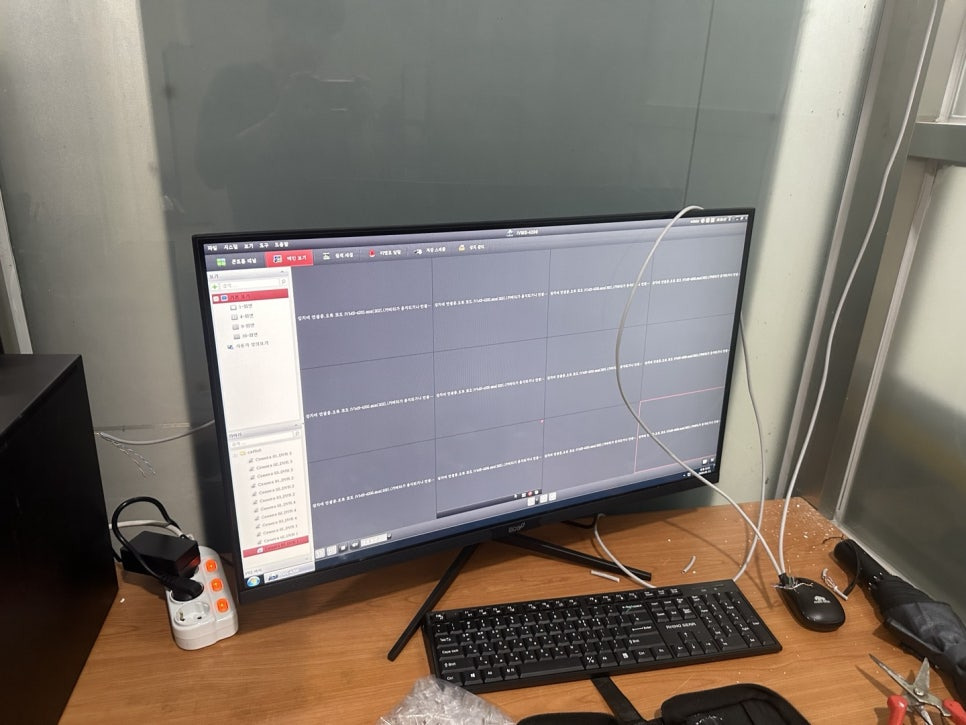

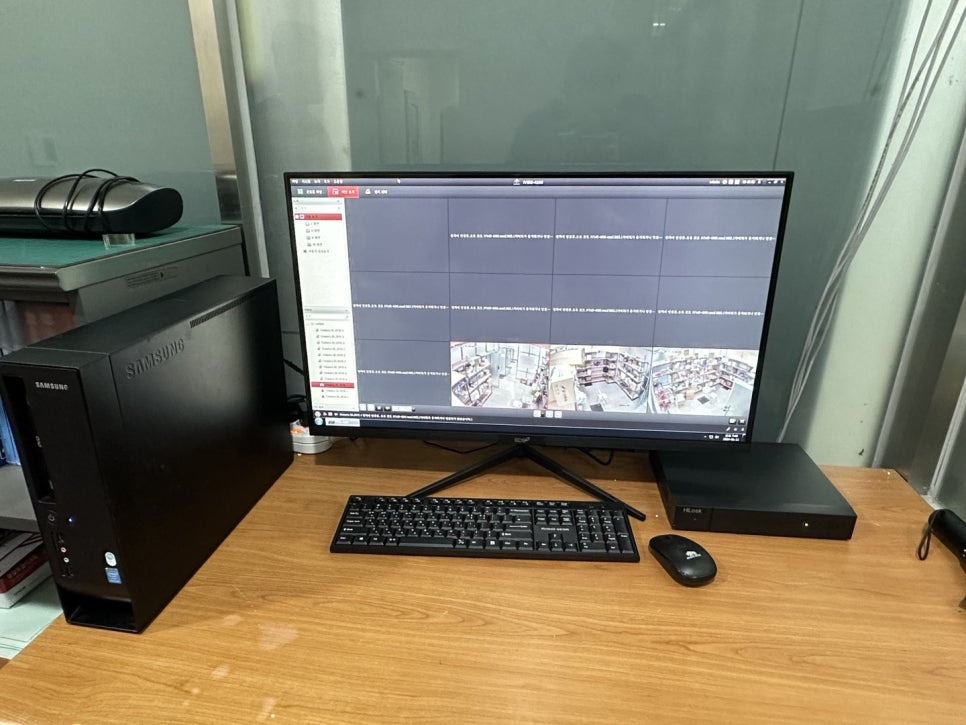

하이크비전 전용프로그램인

IVMS-4200 을 이용하여 실시간재생이

잘 되는지 확인합니다.

​

지금 나오는 IVMS-4200 프로그램 구동시

최소 I5-9400 이상의 CPU와

램 16기가 이상이 필요합니다.

​

뷰어 및 돌려보기 기능만 사용할건데

고사양의 컴퓨터를 새로 구입하기에는

비용이 너무 든다고 생각하여,

iVMS-4200(v2.7.1.9) 버전을 사용하였으며,

OS는 윈도우7 이용하였습니다.

​

i3 4세대와+SSD 조합이면 충분히 원활한

구동이 가능합니다.

​

IVMS 구동이 잘 안된다면, 위에버전의

프로그램을 다운로드하여 사용하실것을

권장드립니다.

​

​

​

​

첫번째 택배함 CCTV 설치후

다른동으로 이동합니다.

​

택스 분리후 세 개의 카메라를

설치합니다.

​

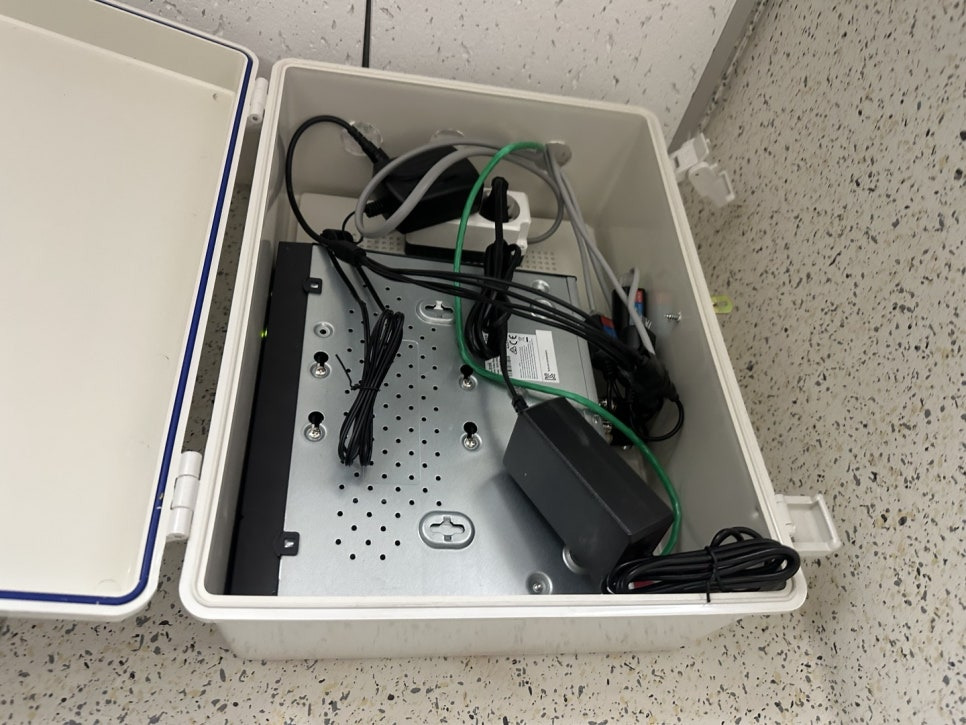

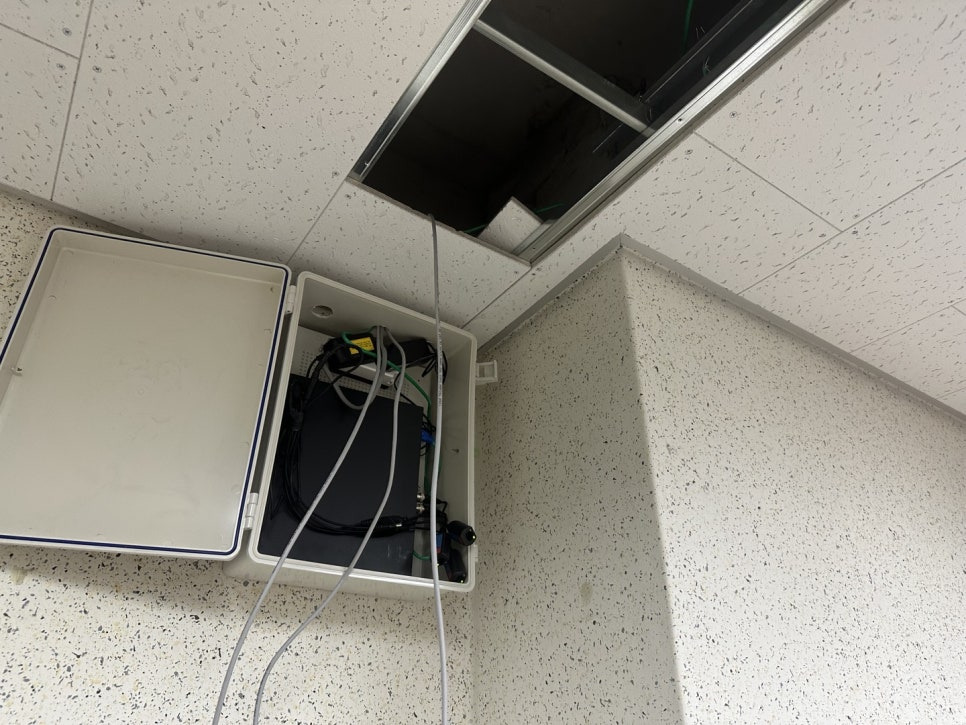

함체 내에 녹화기와 UTP발룬등을

셋팅하면서, 각각의 자리에

케이블을 포설합니다.

​

인터넷선은 이미 포설이 되어있었는데

신호가 세가닥만 잡히네요....

​

RJ불량확인하고 다시 찝어줍니다.

​

​

​

​

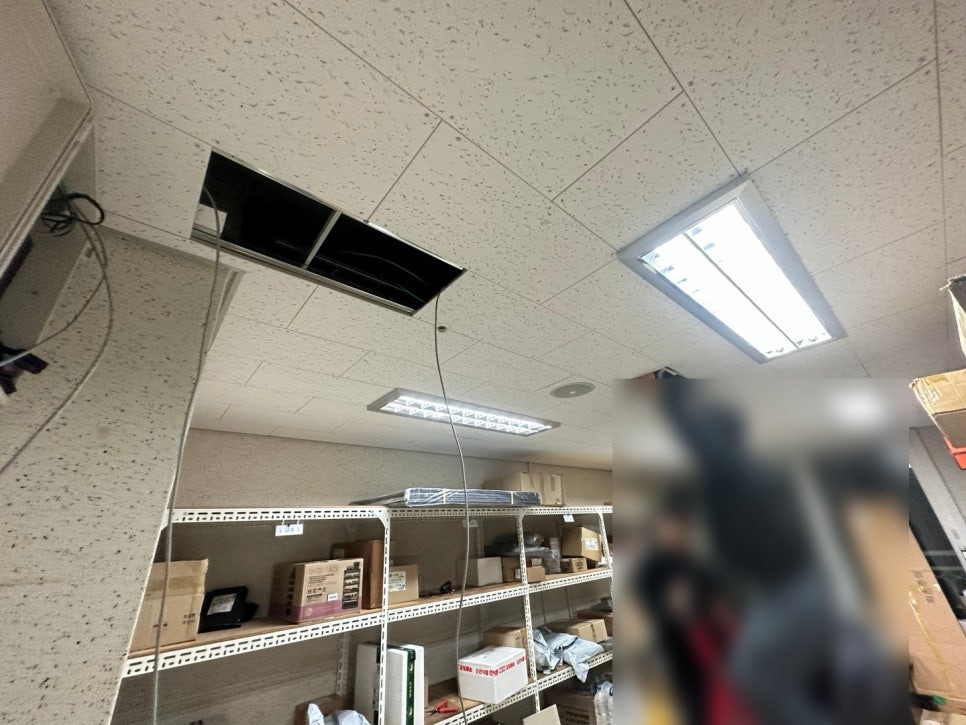

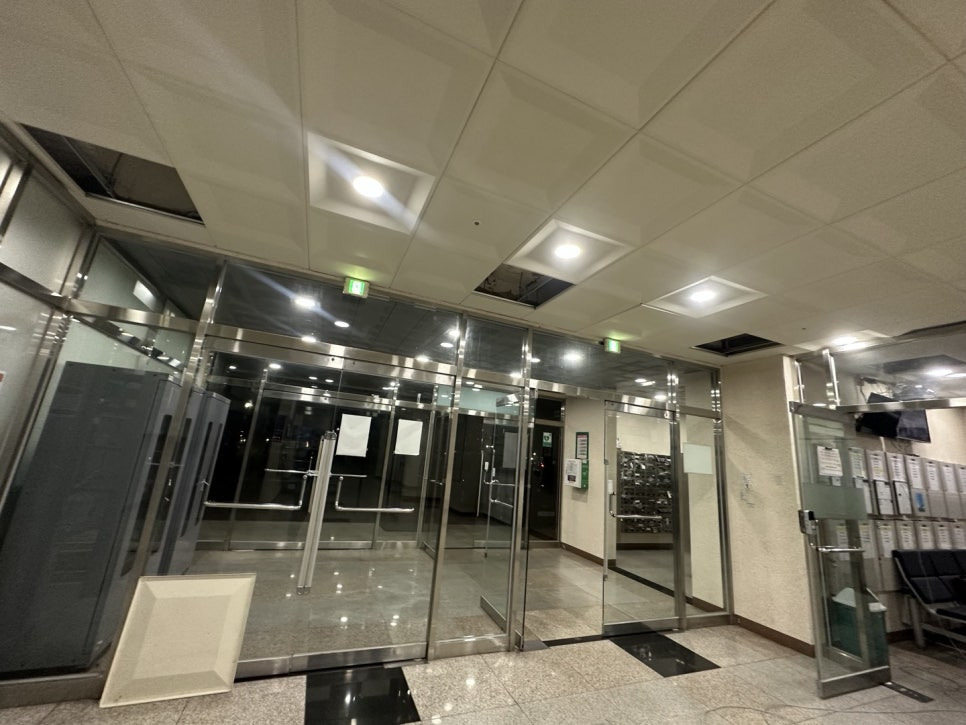

택스 분리하고 빠르게 포설합니다.

​

진해CCTV 설치를 하면서

택스 천정이 너무 약한것을 확인하였습니다.

​

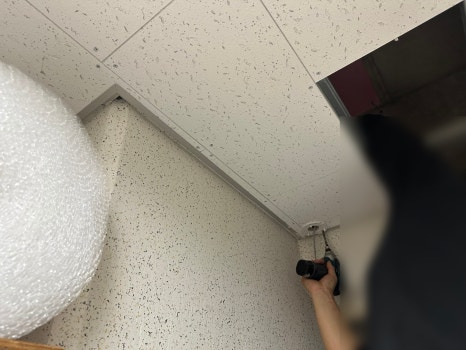

단순 피스 고정시 카메라가

​

떨어질 우려가 있어, 안쪽에 너트를

전부 하나씩 넣어 튼튼하게 고정하였습니다.

​

​

​

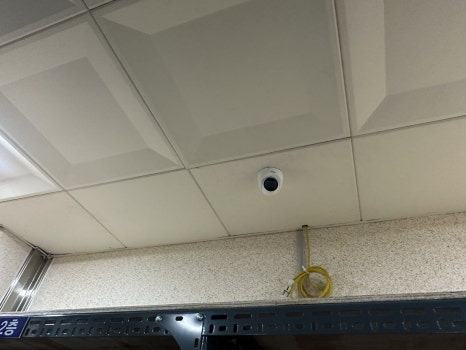

3개의 카메라 설치를 마무리 합니다.

​

화면 출력 확인후 그 다음 동으로 넘어갑니다.

​

​

​

​

내부는 전부 동일합니다.

​

기존의 KT 텔레캅 녹화기 철거합니다.

​

미리 케이블 재단하여 포설하고

RJ 작업하여 녹화기에 인스톨합니다.

​

카메라 한개당 0.2A 정도의 전류를

필요로 합니다.

​

어댑터는 기존2A 어댑터로 충분하기에

그대로 사용하기로 합니다.

​

​



​

​

세번째 택배함에도 설치가 완료

되었습니다.

​

(주) 미래엔아이티에서는

하이크비전 정품 녹화기만 사용하여

시공해 드리고 있습니다.

​

​

​

​

마지막 택배함CCTV 설치 시작합니다.

​

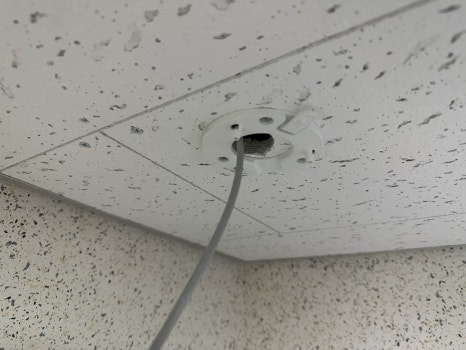

UTP 포설후 카메라 브라켓

고정합니다.

​

텍스나 약한이유로, 안쪽에

너트 넣어서 튼튼하게 고정해 드립니다.

​

사실, 조금 귀찮은 작업일수는 있으나,

꼼꼼하게 시공해 드립니다.

​

CCTV 설치는 한번 시공하면

5년정도 사용하는 제품입니다.

​

제대로 시공한다면 당연히 A/S 발생률은

거의 없다고 보시면 됩니다.

​

​



​

​

​

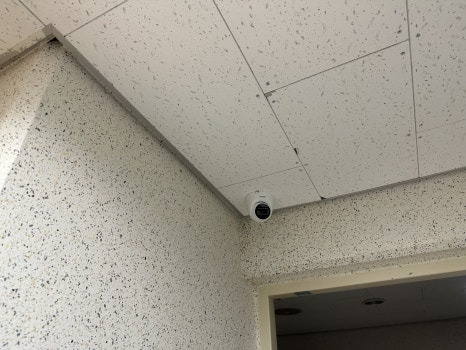

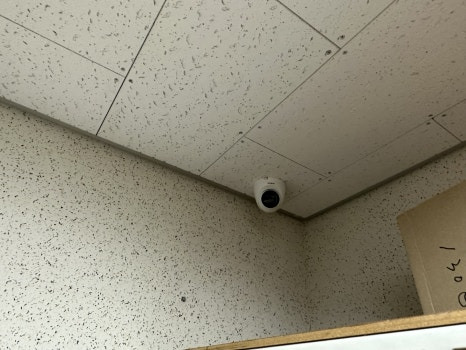

정해진 위치에 카메라 장착합니다.

​

최대한 사각지대가 없도록 시공하였습니다.

​

화면을 보고 각도조절까지 마무리합니다.

​

​



​

​

함체 내부에 기존의 KT 녹화기 철거하고

RJ작업하여 설치합니다.

​

여기 어댑터는 용량이 조금 낮은것이

달려있어, 새 제품으로 교체합니다.

​

​

​

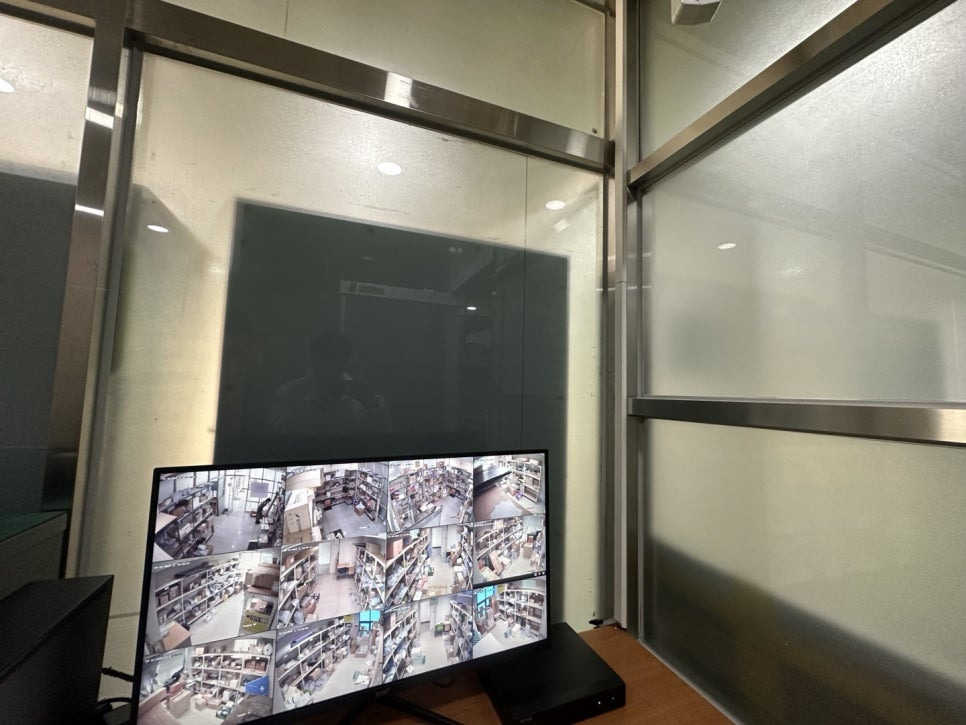

모든 설치를 마무리 한후,

다시 관리동으로 돌아와 확인해 봅니다.

​

순서대로 카메라 순번을 셋팅합니다.

​

순번 셋팅을 한번만 해두면, 돌려보기할때

상당히 편리합니다.

​

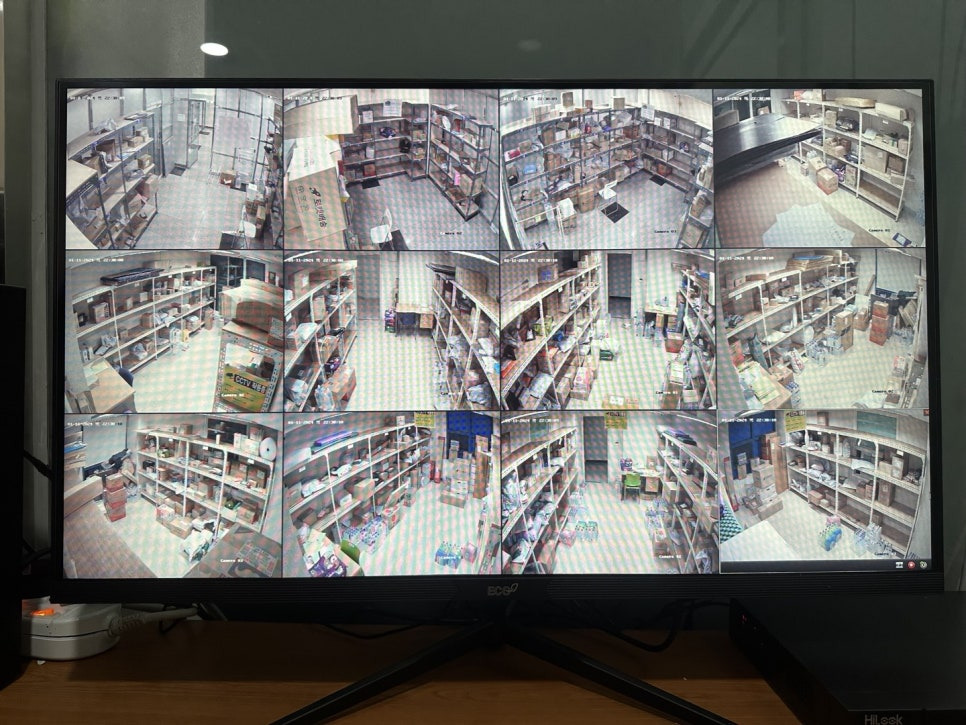

한동에 3개의 카메라가 설치되어

있으니 3개의 화면을 동시에 돌려볼수있습니다.

​

물론, 12개의 화면 동시돌려보기도 지원합니다.

​

​

​

​

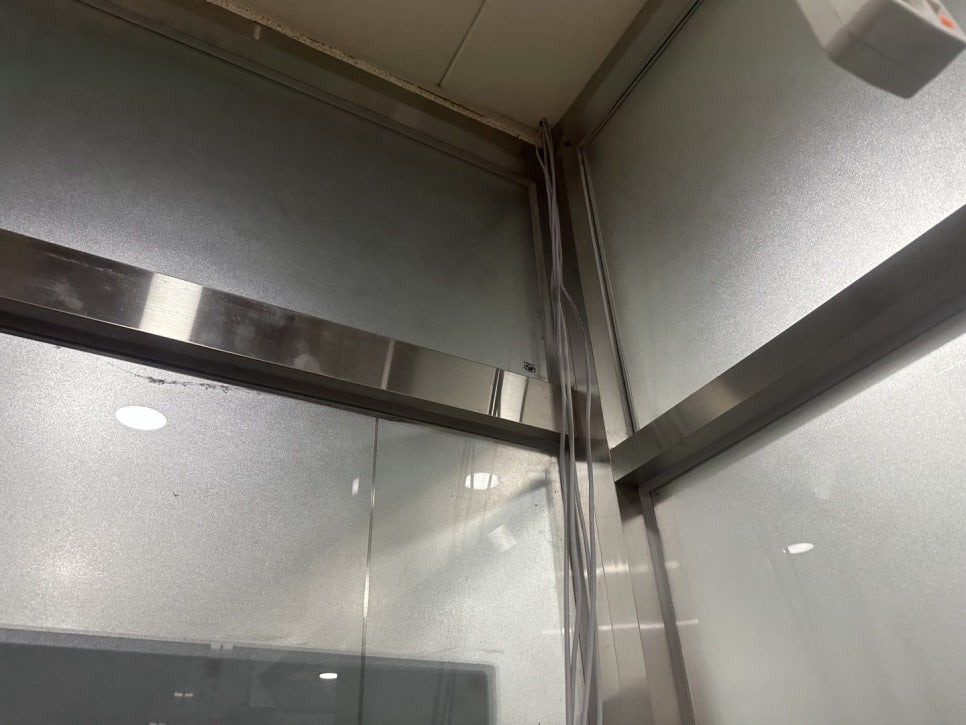

오른쪽의 케이블이 보이지 않도록 몰딩작업합니다.

​

아주 깔끔하게 시공된 모습을

보실수 있습니다.

​

프로그램 사용방법을 알려드리고,

언제든지 돌려보기 쉽게

스마트폰에도 하이커넥트 앱을

설치해 드렸습니다.

​

원하는 부분만 돌려보고 저장하여

공유까지 가능합니다.

​

정말 편리한 기능입니다.

​

또한 메인 관제컴퓨터가 아니더라도

인터넷만 된다면, 어디에서라도 이 화면을

실시간 재생 및 돌려보기가 가능합니다.

​

​

진해기지사령부 CCTV설치를 마무리하니

저녁 11시30분쯤 되었네요.

​

오후 6시부터 시작했으나 약 5~6시간 정도 걸린것 같습니다.

​
