안녕하세요? 컴테크입니다.

엘지그램 노트북 액정파손으로 입고되었습니다.

이번에 입고된 그램노트북은 17인치

패널이 장착되어 있습니다.

​

엘지서비스센터에서 액정 교체시,

상당히 비싼 교체비용이 발생합니다.



컴테크 에서는 엘지서비스센터보다

30%정도 저렴하게 교체 가능합니다.

​

이제 액정 파손된 노트북 패널교체를

시작 해 보겠습니다.

​

​

​

우선 전원버튼을 눌러 전원이

들어오는지 확인한후,

바이오스에 진입해봅니다.

​

액정 파손은 당연하지만 혹여나

다른부분이 문제가 있는지 확인해보아야합니다.

​

​

​

​

​

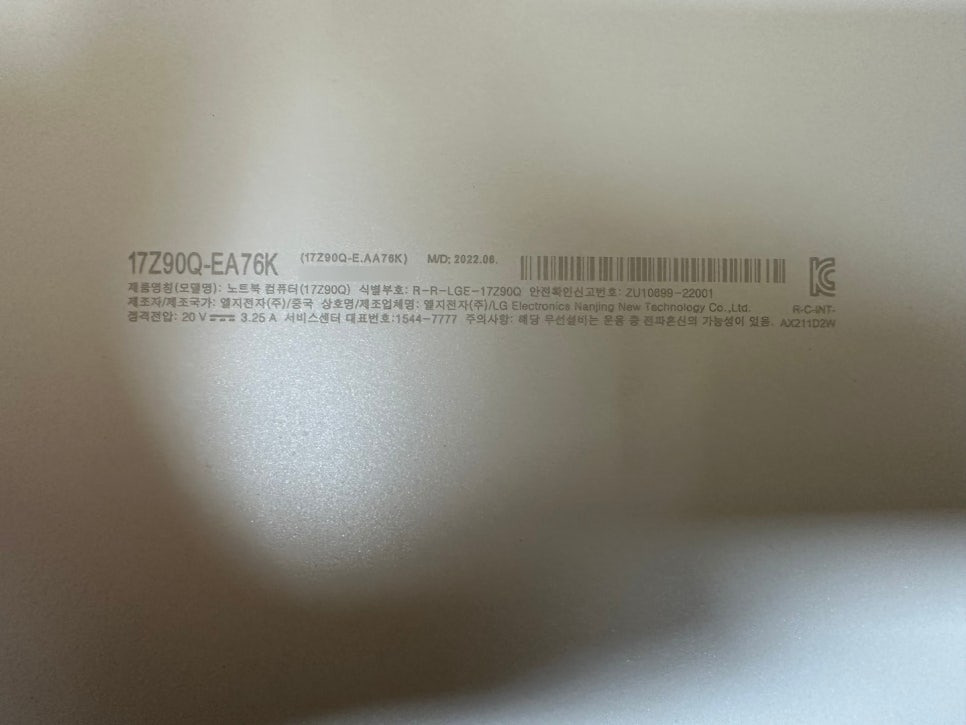

모델명은 17Z90Q-EA76K 입니다.

그램노트북 모델명앞의

숫자는 패널 인치를 뜻합니다.

​

상세 모델명에 따라 주사율이나

커넥터핀등 약간씩 다를수 있습니다.

​

그래서. 확실한 모델명확인은 필수입니다.

​

​

​

​

​

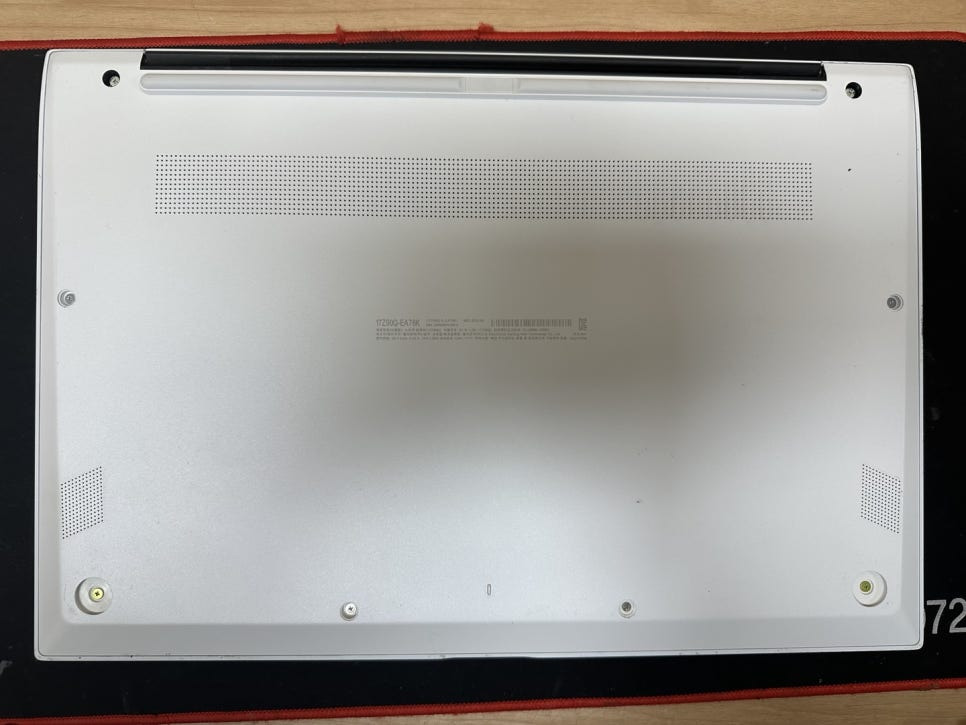

노트북 하판을 분리하기 위해,

고무패킹을 전부 제거 합니다.

​

하판의 고정피스는 모두9개 입니다.

9개의 피스를 모두 제거해야만

탈착이 가능합니다.

​

​

​



​

​

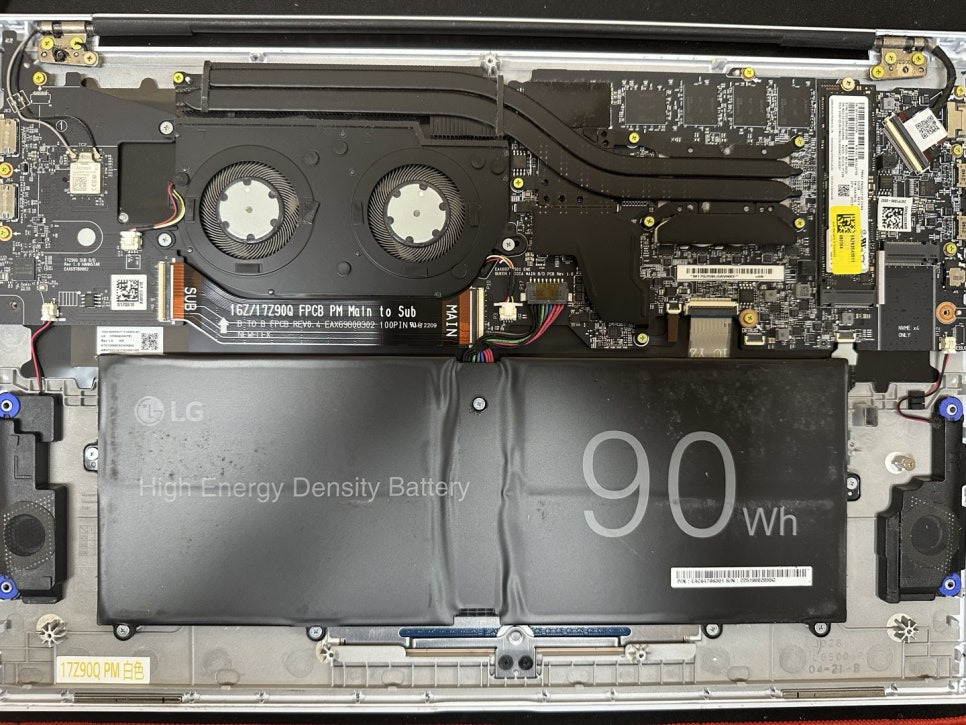

하판을 분리하였습니다.

내부에 각종부품들을 확인할수 있습니다.

액정교체를 하는데,

​

왜? 하판을 분리해야만 하는지

알려드리겠습니다.

​

​

​

​

​

​

우선 액정과 연결된 LVDS 케이블을

탈거하면서 혹여나 모를 쇼트가 발생할수 있습니다.

​

이것을 방지하기 위해서,

배터리 커넥트를 1 순위로 분리해 줍니다.

​

그리고, 전원버튼을 1~2회 눌러서

완전방전을 시켜줍니다.

​

​

​

​

​

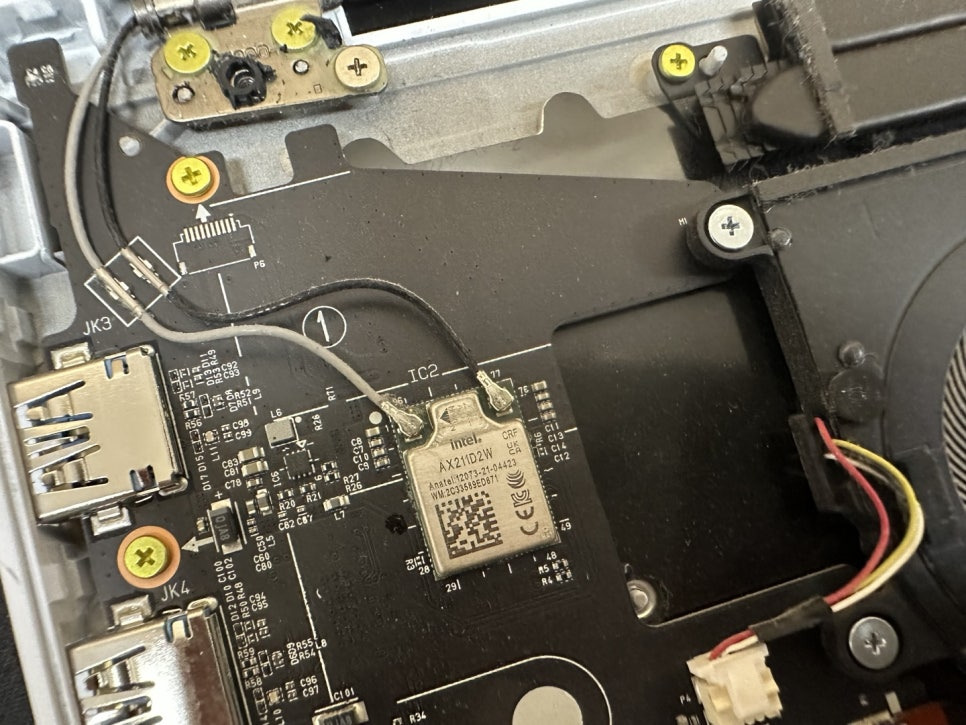

무선랜카드의 커넥트 두개를 분리합니다.

​

나중에 조립할때, 무선랜카드 케이블위치가

서로 바뀌면(Main,Aux) 랜카드 성능의

50%도 사용하지 못할수 있습니다.

​

커넥터 분리전 꼭 체킹해야 할 부분입니다.

​

​

​

​

​

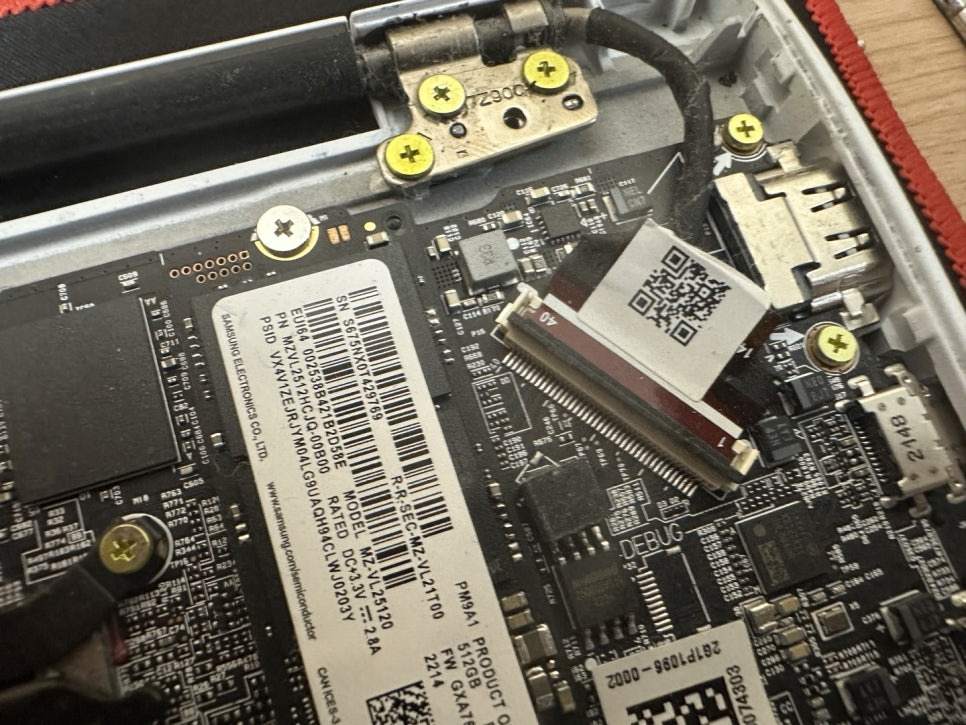

이제 액정과 연결된 LVDS 케이블을

탈거 해 줍니다.

​

메인보드와 연결되는 부분은

FPC의 필름 케이블 형태로 생겼습니다.

​

​



​

​

​

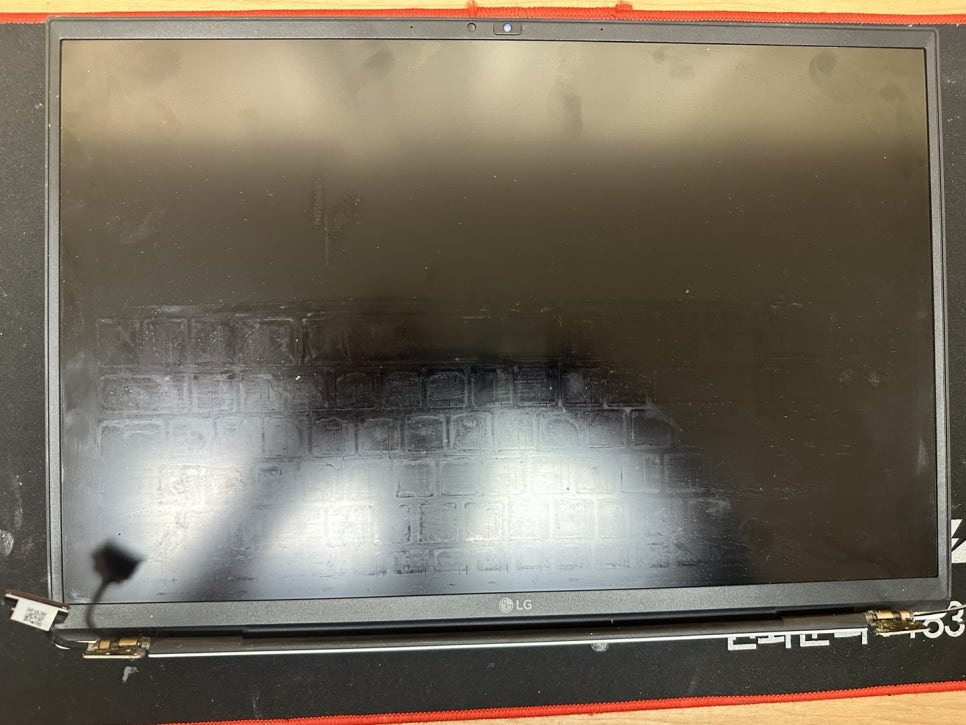

무선랜카드의 수신 케이블과

LVDS 케이블을 탈거한후, 힌지에 고정된

피스를 풀어주면 상판 부분을

완전히 탈거할수 있습니다.

​

배젤부분은 제거하면 파손된 액정을

분리할수 있습니다.

​

엘지그램 노트북 베젤은 아주약하게

만들어져있습니다.

​

탈거시 상당한 주의를 요합니다.

​

​

​

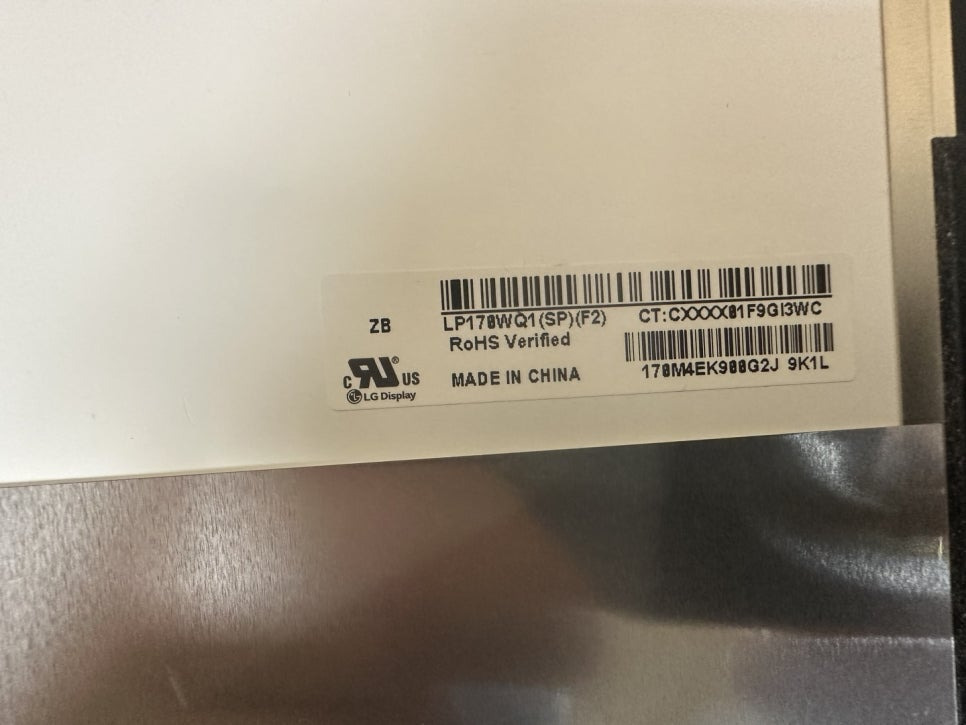

패널 모델명을 확인합니다.

패널명은: LP170WQ1 입니다.

​

패널은 좌,우측 각각에 실리콘양면테이프로

고정되어있습니다.

​

이 테이프를 완벽하게 제거해야

패널 장착시 어려움이 없습닏.

​

​

​

​

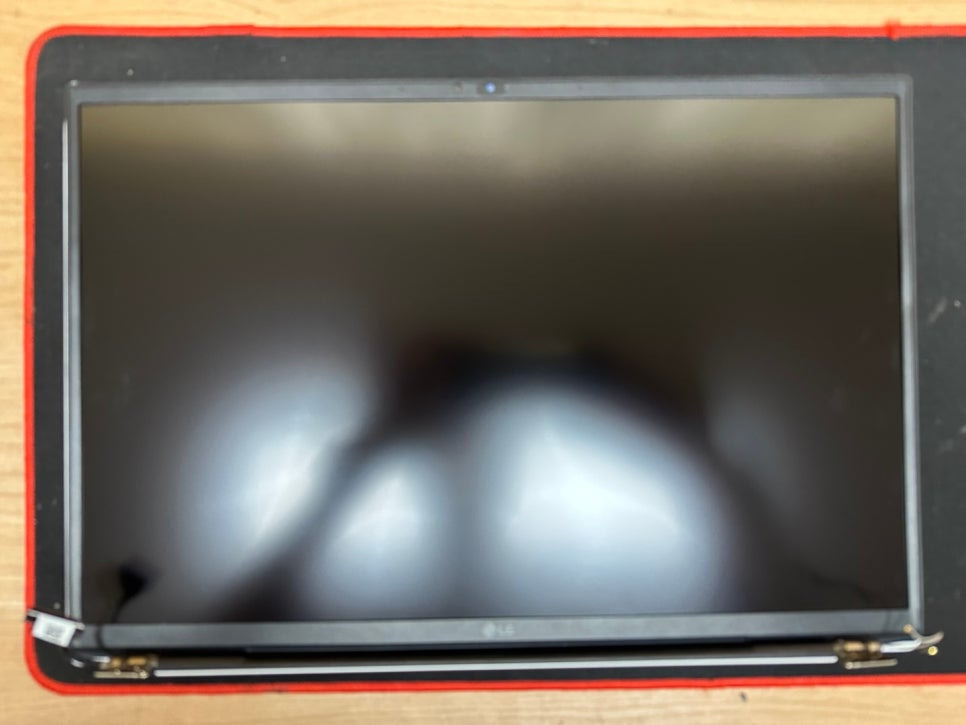

새 패널로 교체 합니다.

엘지 서비스센터는 액정베젤을

재사용하지않고 새 상품을 사용하지만,

​

이는 과도한 수리비 청구로 이어집니다.

​

기존의 베젤의 양면테이프를 전부깨끗하게

제거하고, 다시 부착하여 재 사용합니다.

​

​

​

​

​

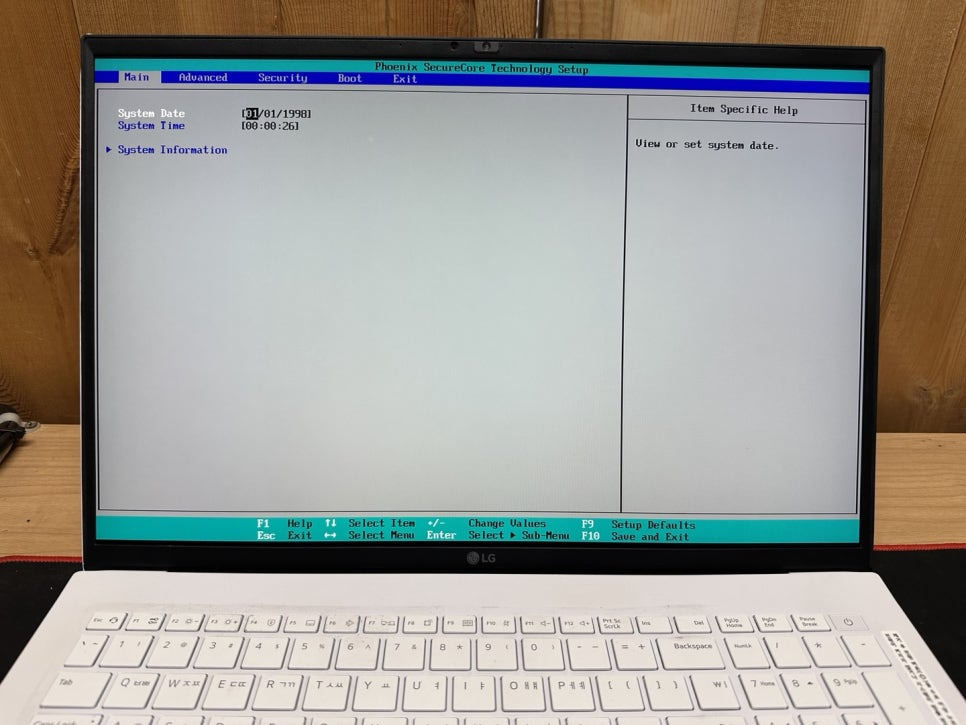

조립을 완료하고 바이오스에 들어가봅니다.

화면이 깨끗하게 잘 나오네요.

날짜가 초기와 되어있습니다.

​

요즘 노트북은 3V Cmos 백업용

배터리가 따로 들어가지 않기때문에

​

메인배터리 커넥터를 탈착후 부팅하면

바이오스 셋팅이 초기화 되어있는것은 정상입니다.

​

윈도우로 부팅후, 인터넷 연결을하면

다시 시간이 자동으로 동기화 됩니다.

​

​

​

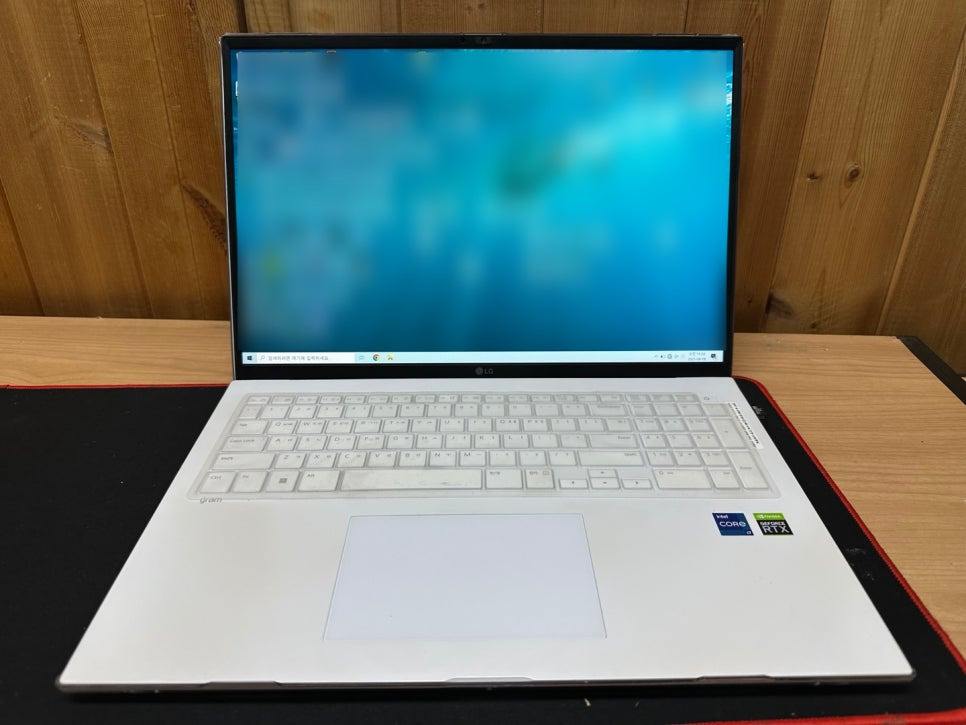

윈도우 부팅까지 정상적으로

되는것을 확인하고 출고합니다.

​
