안녕하세요? 미래엔아이티입니다.

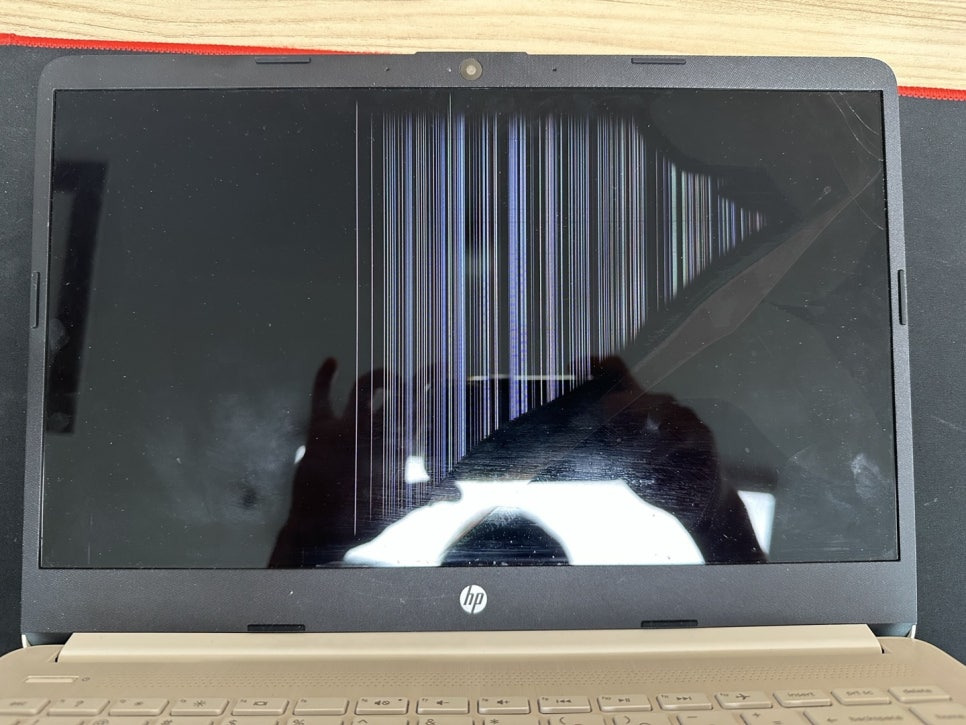

액정파손으로 HP 노트북 입고되었습니다.

​

노트북을 떨어트려 액정이 파손되었다면,

전원을 인가하고, HDMI 케이블을

외부모니터와 연결하여 정상적으로 작동이 되는지

확인해 봐야 합니다.

​

액정뿐만 아니라 다른부분에서도

문제가 되는경우도 간혹 있기 때문입니다.

​

​

​

​

다른부분이 문제가없다면, 패널교체를 진행합니다.

​

​

​

​

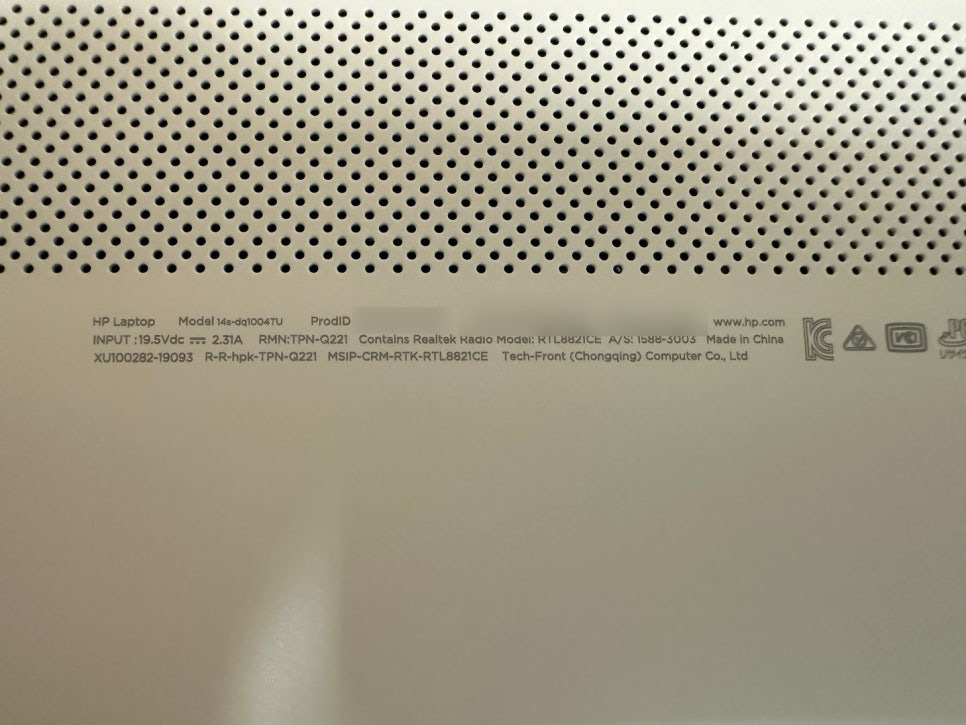

모델명은 "14s-dq1004tu" 입니다.

10세대 I5 CPU가 탑재된 노트북인데,

OS 미탑재 모델로 온라인에

저렴하게 판매되었던 노트북입니다.

​

​

​

​

액정교체를 위해 가장먼저 해야할것은

배터리 분리입니다.

LVDS 커넥터를 탈,부착할때 혹시나모를

숏트를 방지하기 위함입니다.

​

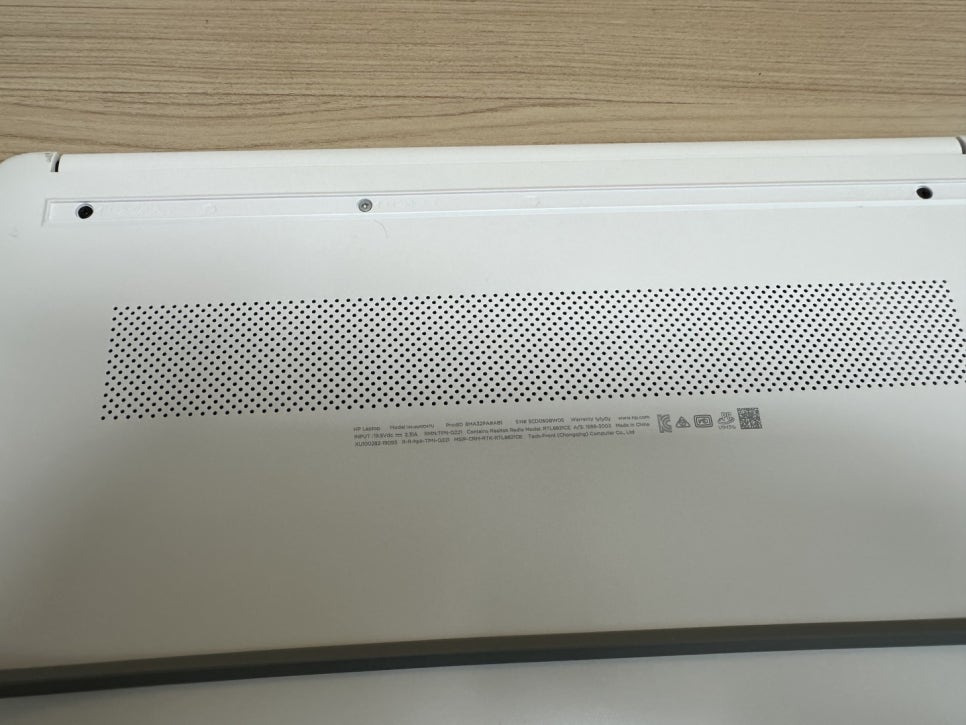

HP 노트북은 대부분 하판에 고무 2줄이

양면테이프로 부착되어 있습니다.

​

이 두줄을 분리하면, 피스가 보입니다.

이 피스를 풀고 하판을 탈거하면 됩니다.

​

기종에 따라 피스가 없는 모델도 있으니

확인이 꼭 필요합니다.

​

​

​

​

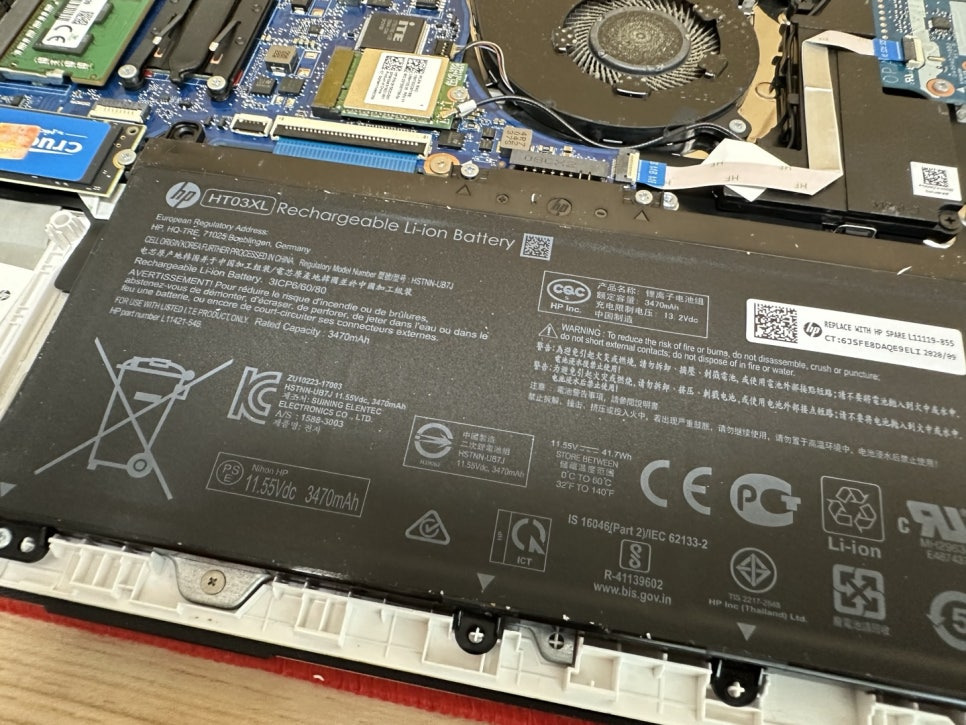

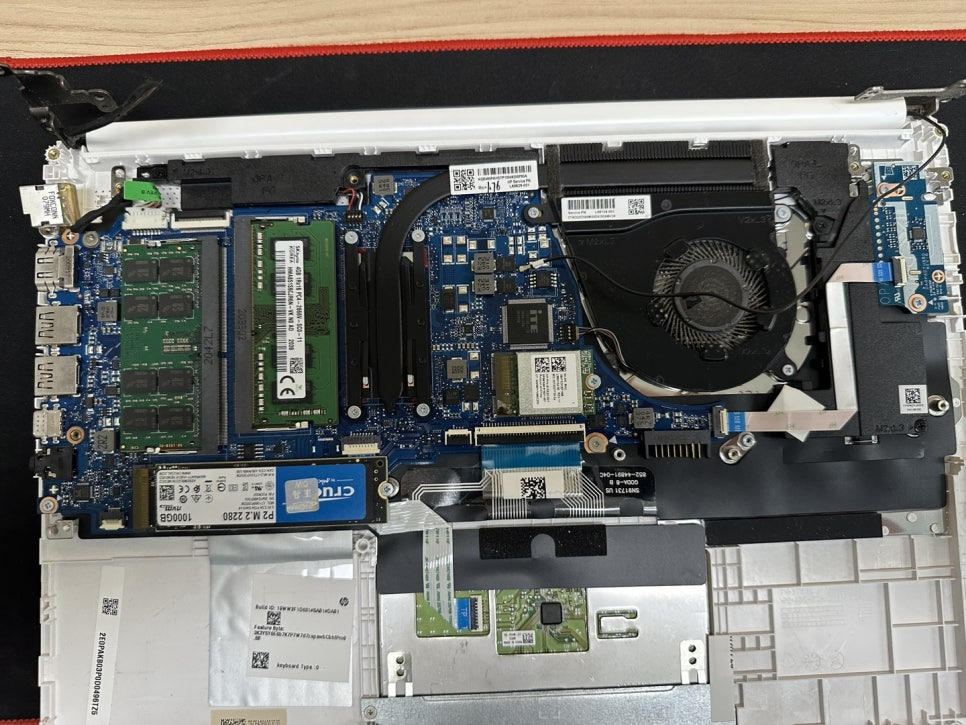

하판을 분리하면, 가장먼저

배터리를 분리해줍니다.

​

​



​

배터리 모델명은 HT03XL 이네요.

약 2만원정도의 가격으로

배터리가격이 형성되어있는것으로 알고있습니다.

​

장시간 노트북 사용시 배터리가 부풀어

오르는 경우도 있습니다.

​

하판 탈거시 기본적으로 점검하면

좋을듯 합니다.

​

​

​

​

액정 파트 부분을 완전히 분리해야 합니다.

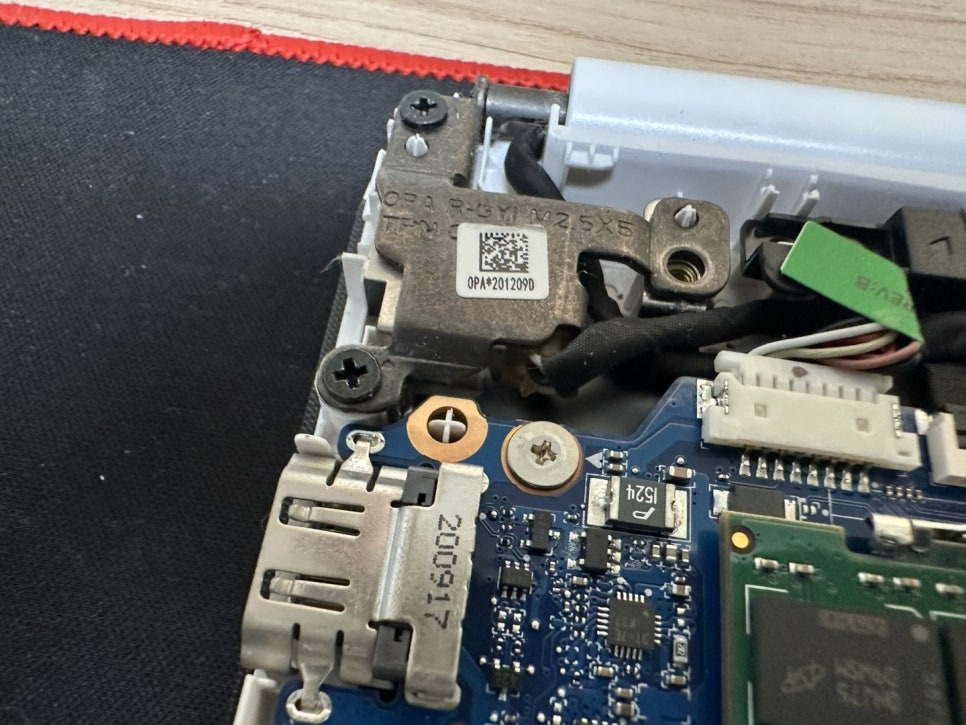

그러기 위해, 양쪽 힌지의 피스 2개를

분리합니다.

​

​

​

​

오른쪽도 두개의 피스를 분리해 줍니다.

무선랜카드 수신선은 힌지

아래로 넣게 되어있습니다.

​

추후에 조립할때 힌지위로 WLAN 선을

조립하지 않게 주의해야됩니다.

​

​

​

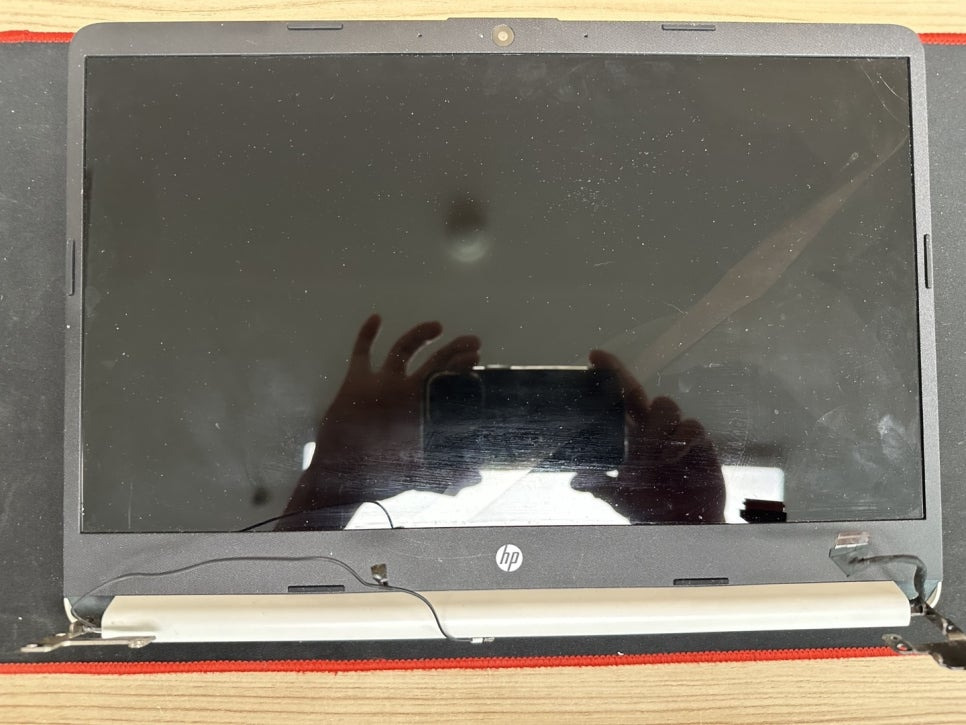

힌지의 피스를 다 풀었으면,

하판과 완전하게 분리할수있습니다.

​

무선랜카드와 연결된

커넥터와 LVDS 케이블도 탈거해줍니다.

​

​

​

​

베젤아래 하얀색 몰딩부분을

가장먼저, 탈거해줍니다.

​

​

​

​

아랫 부분의 몰딩을 탈거해 주어야

베젤을 무리없이 탈거 할수 있습니다.

​

​



​

베젤은 아주 얇은 양면테이프로

부착되어 있습니다.

조심스럽게 탈거한후, 양면테이프를

전부제거해 줍니다.

​

다시 베젤을 부착할때는 양면테이프를

상/하단/양옆 전부 새로 부착해주어야 합니다.

​

3M 양면테이프중에

두께가 0.1MM인 테이프가 있습니니다.

이 테이프를 사용해서 부착하면,

순정과 동일한 퀄리티로 부착할수 있습니다.

​

​

​

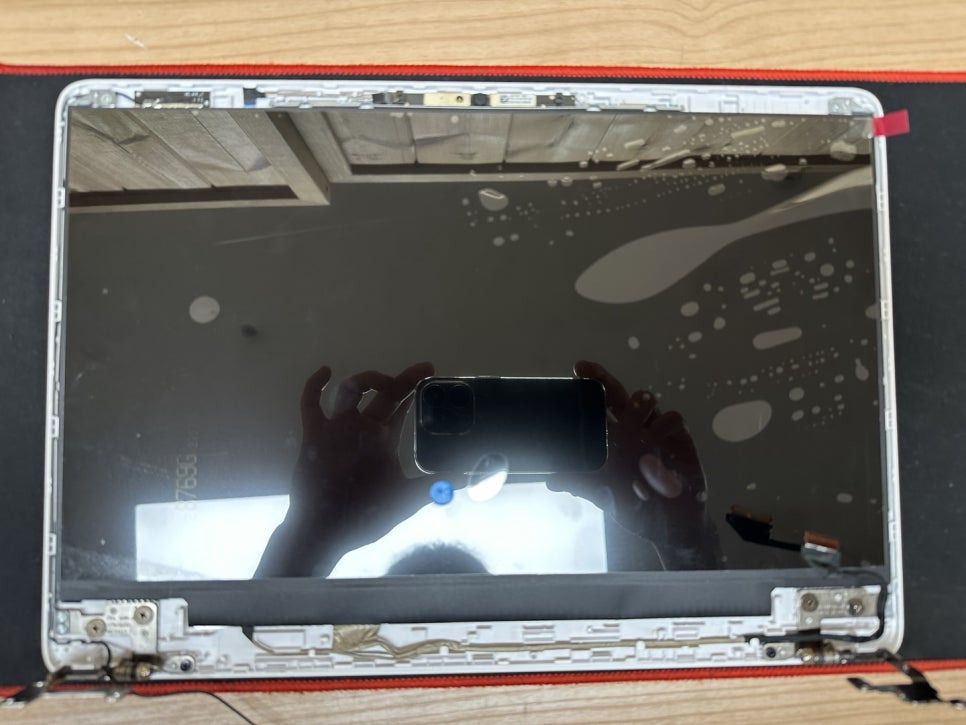

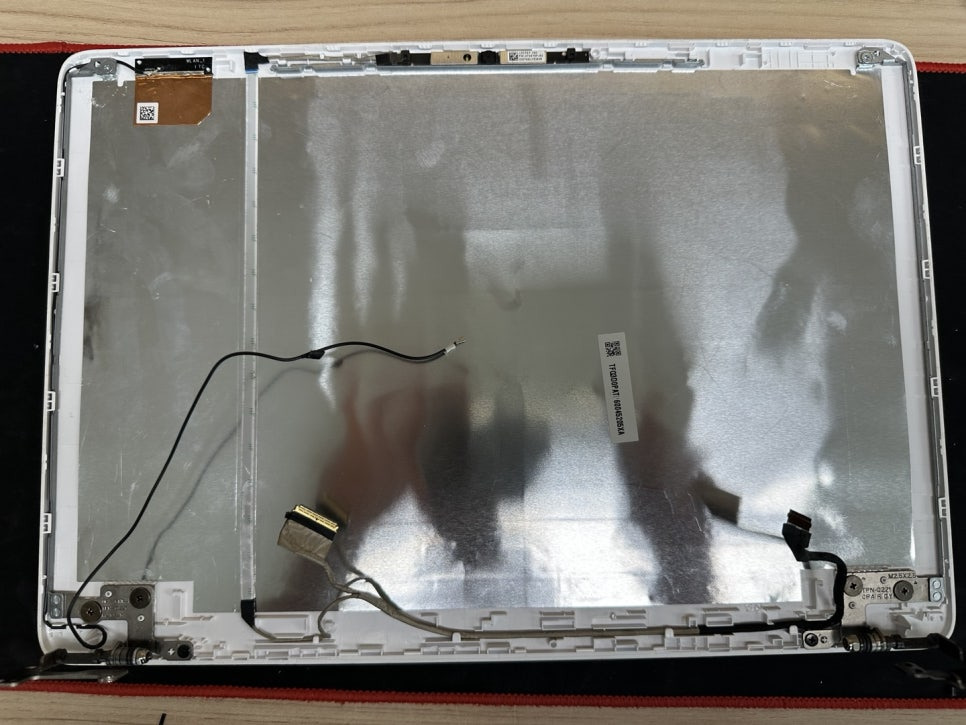

깨진 액정패널을 탈거합니다.

액정은 실리콘 양면테이프로

양옆에 부착되어 있습니다.

​

액정탈거시 주의할점은

과도한 충격이 가해져 상판이

뒤틀리지 않도록 주의해야합니다.

​

​

​

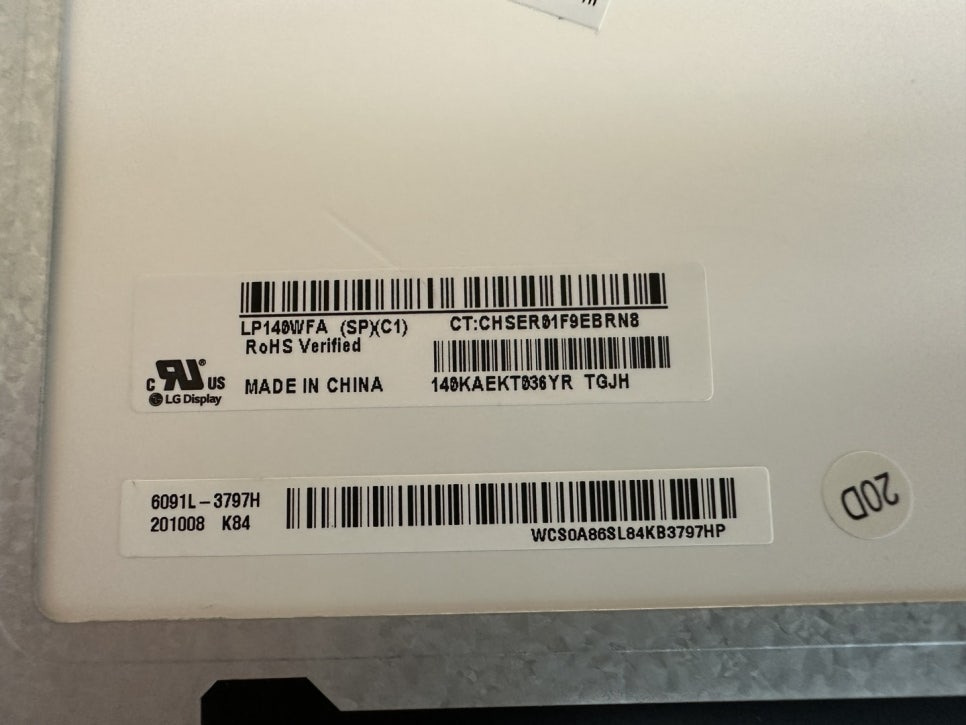

패널 모델명 확인합니다.

LP140WFA(SP)(C1)

엘지 디스플레이 패널이 들어가 있습니다.

​

​

​

​

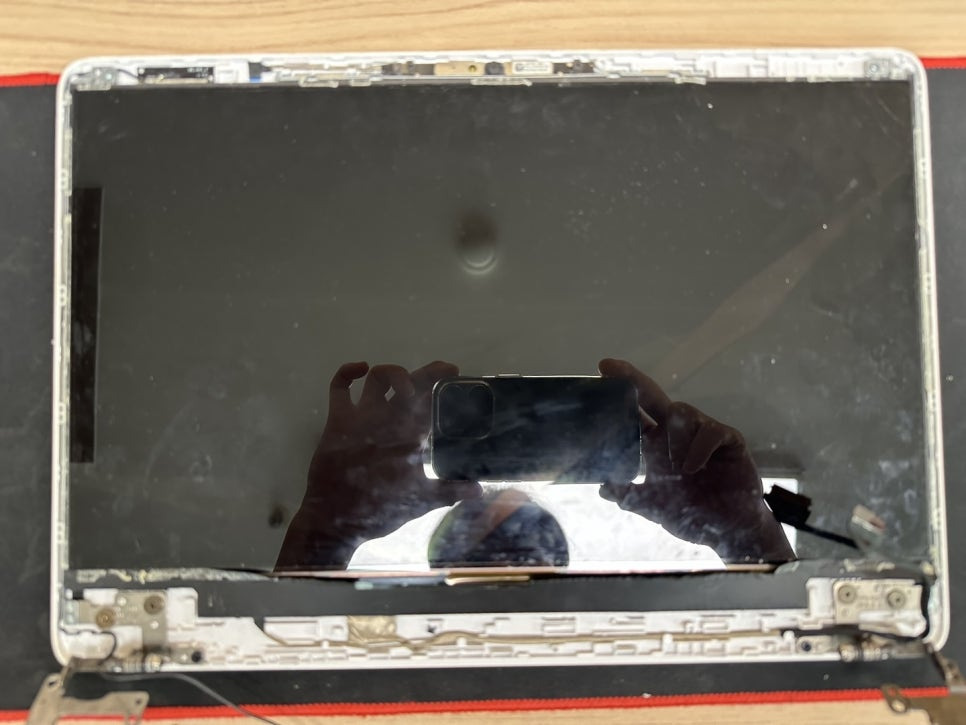

실리콘 양면테이프 부착후

새로운 패널을 부착합니다.

​

​

​

​

베젤까지 조립을 완료합니다.

​

​

​

​

힌지를 고정시키소, LVDS 커넥터와

WLAN 커넥터, 카메라 커넥터를

연결 해 줍니다.

​

​

​

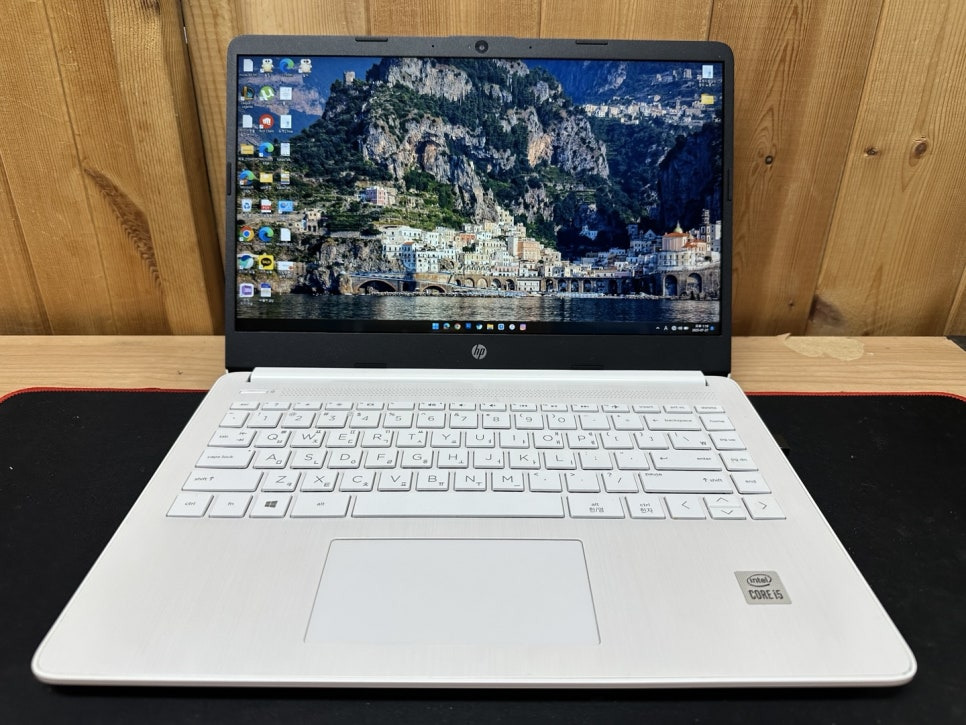

노트북을 부팅시켜봅니다.

깨끗하게 화면이 나오는걸 확인할수 있습니다.

밝기 조절이 잘 되는지 확인한후 출고 합니다.

​
