NP700Z5B-W01UB 바이오스 진입불가수리! 롬파일첨부
안녕하세요? 컴테크입니다.
삼성 NP700Z5B-W01UB 노트북은
출시된지 오래된 노트북이지만...
사무용 노트북으로 사용하기에는
무리없는 사양입니다.
삼성노트북의 모델명은 전부 NT~로 시작하지만
이 모델은 NP 가 많습니다.
해외 수출 모델명이 NP로 시작합니다.
역수입 되어, 리퍼비쉬 모델로 12년도에 국내에 많이
판매되었던 제품입니다.
고장증상은 윈도우 부팅은 가능하지만,
바이오스 진입이 안되는 증상이 거의 대부분입니다.
고질병이라고 보시면 됩니다.
수리방법은 메인보드에 ROM을
때어내서 ROM 파일을 다시 심어주어야 합니다.

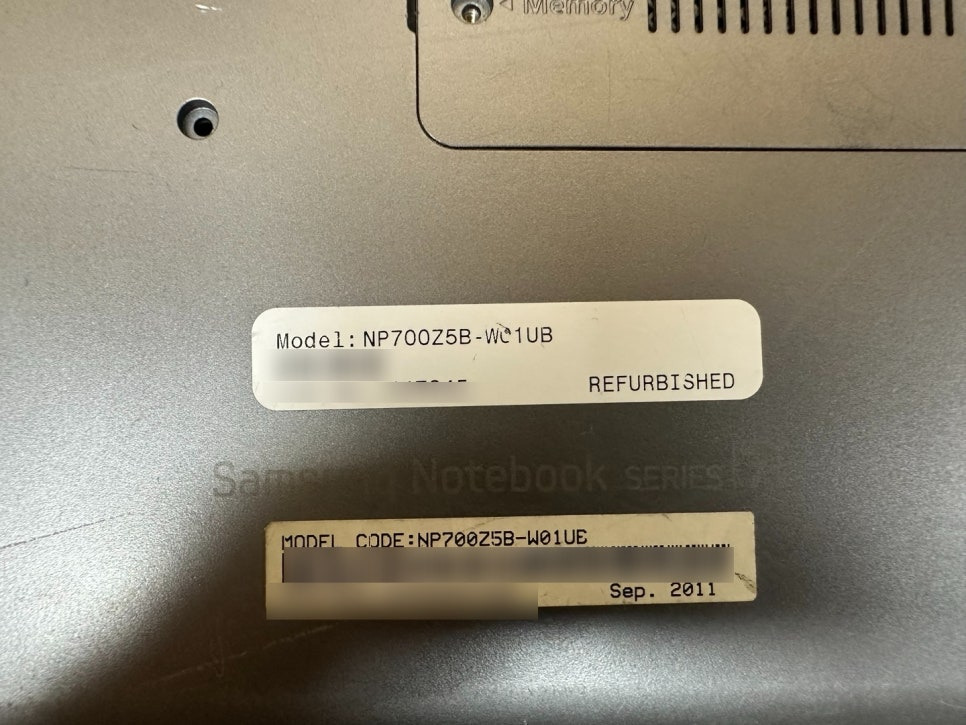

상세 모델명 확인합니다.
리퍼비쉬라고 적혀있습니다.
분해과정은 어렵지 않으니 생략합니다.
롬을 열풍기로 보드에서 분리해줍니다.

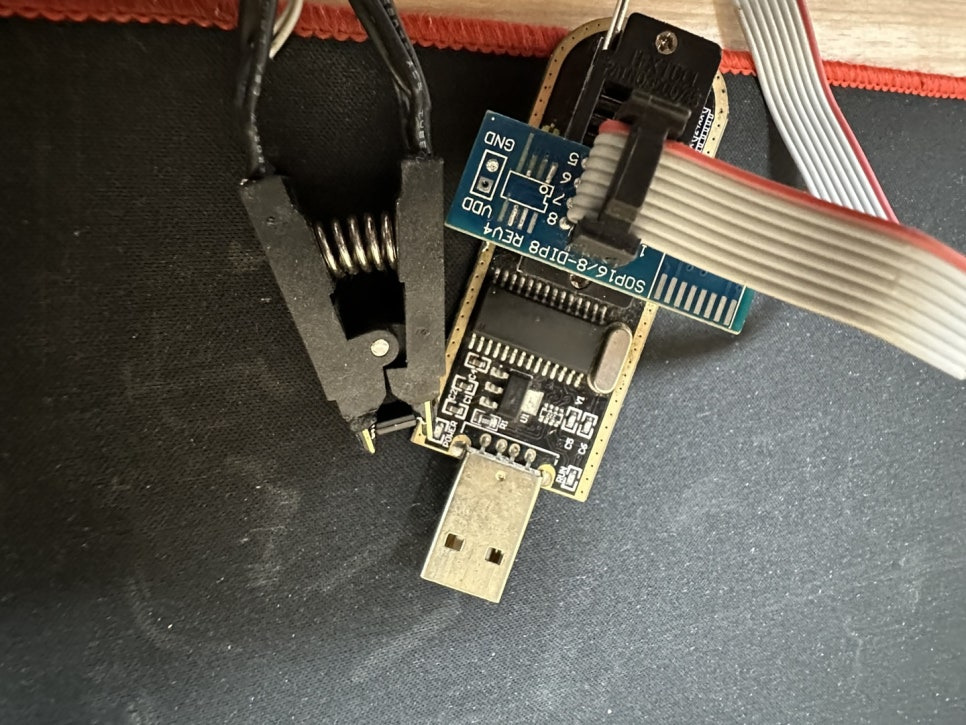

CH341A에 롬을 물려줍니다.
CH341A의 사용방법은 인터넷에
너무나도 많은 글이있어, 따로 언급하지않겠습니다.
롬을 때어내지 않고, 작업을해도 됩니다만
집게가 롬의 사이즈에 맞게 딱 물어지지가 않습니다.
그래서 열풍기로 때어내서 집게에
직업물려줍니다.
작업방식은 작업자에 따라 편하신 방법으로
작업하시면 됩니다.
CH341A 프로그램을 실행합니다.
버전은 CH341A programmer v1.31(1.4) (CH341AFree)
무료 버전을 사용하여 작업합니다.
다른 버전의 CH341A는 에러가 나는 경우가 많습니다.
첨부파일로 올려드립니다.
롬파일또한 첨부파일로 올려두었습니다.
압축암호는 서로이웃 추가신청해 주시고,
비밀댓글로 달아주시면
즉시, 압축암호를 알려드립니다.

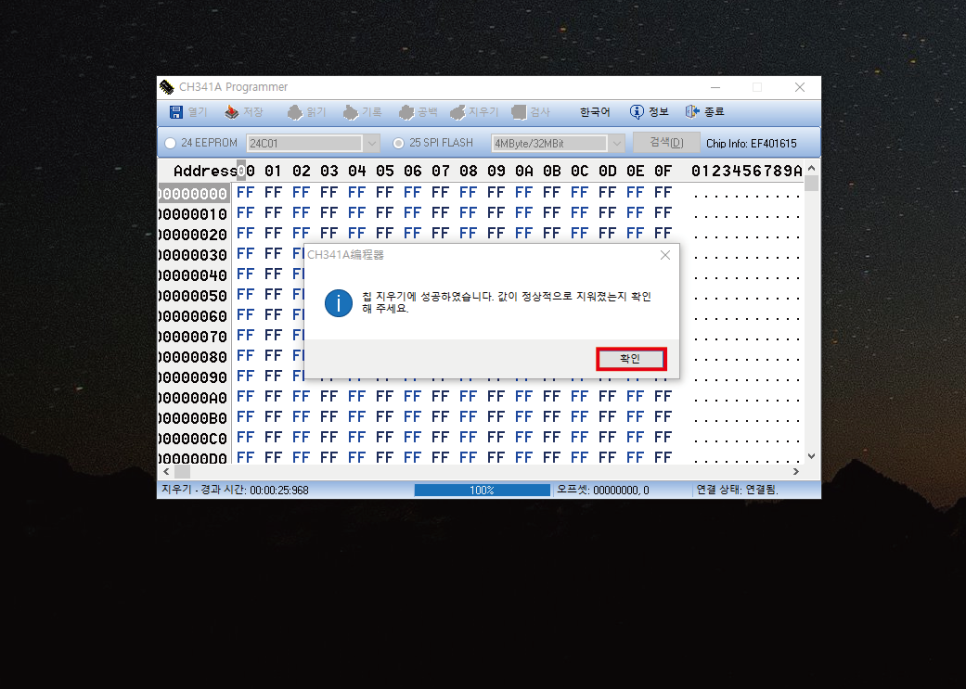

프로그램 실행후 "지우기" 클릭합니다.
칩 값을 모두 지웠습니다.

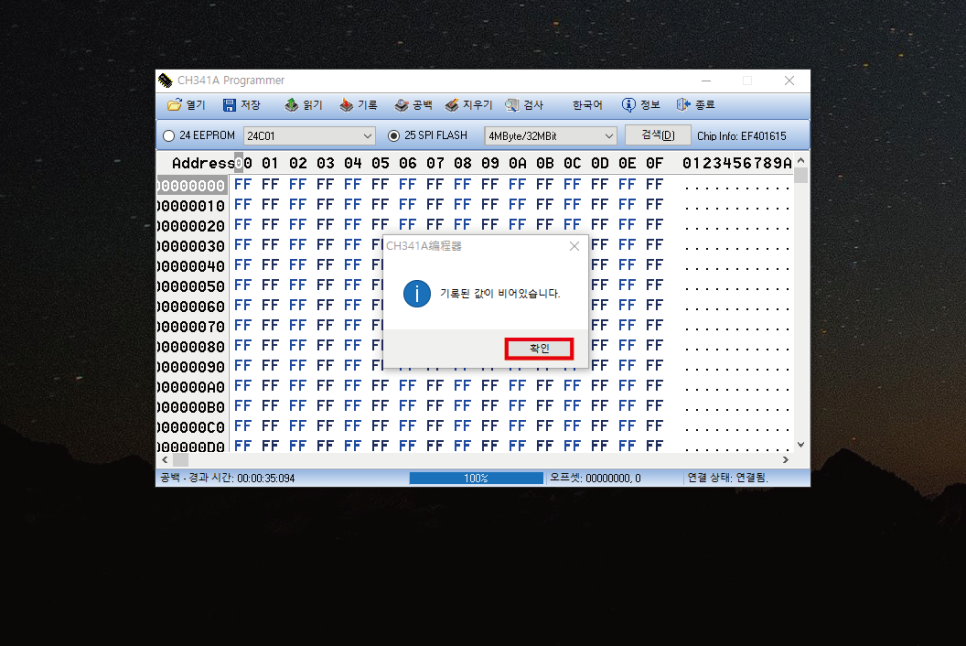

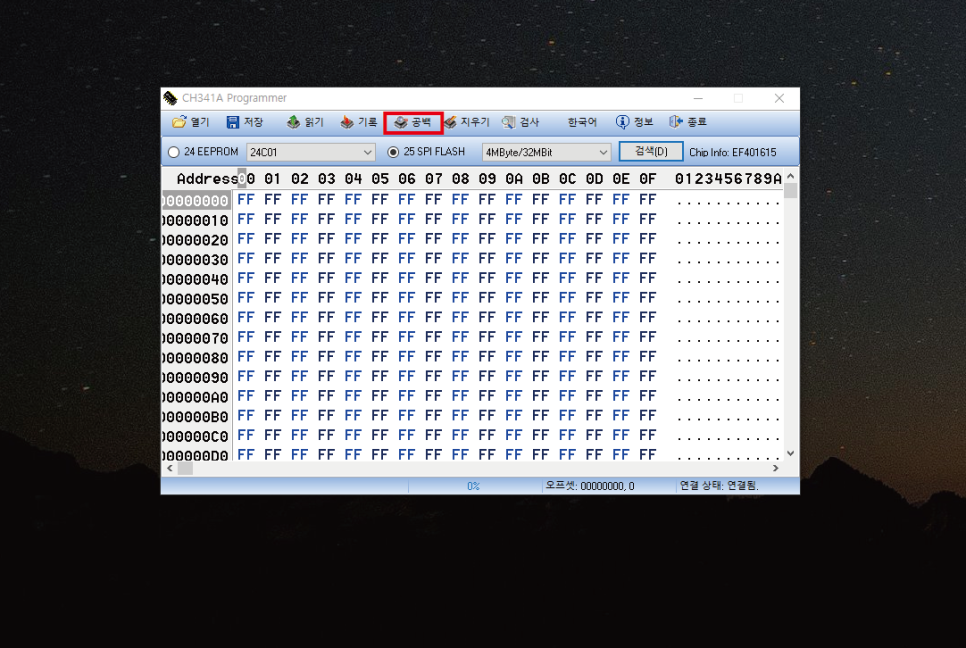

"공백" 버튼을 눌러서 롬의 내용이
정상적으로 지워졌는지 확인합니다.
롬 안의 내용이 전부 FF 로 뜹니다.
8비트(1바이트)가 전부 1이면 16진수로 FF 가 됩니다.
롬은 비어있거나, 사용하지않은 공간도
FF로 표시합니다.

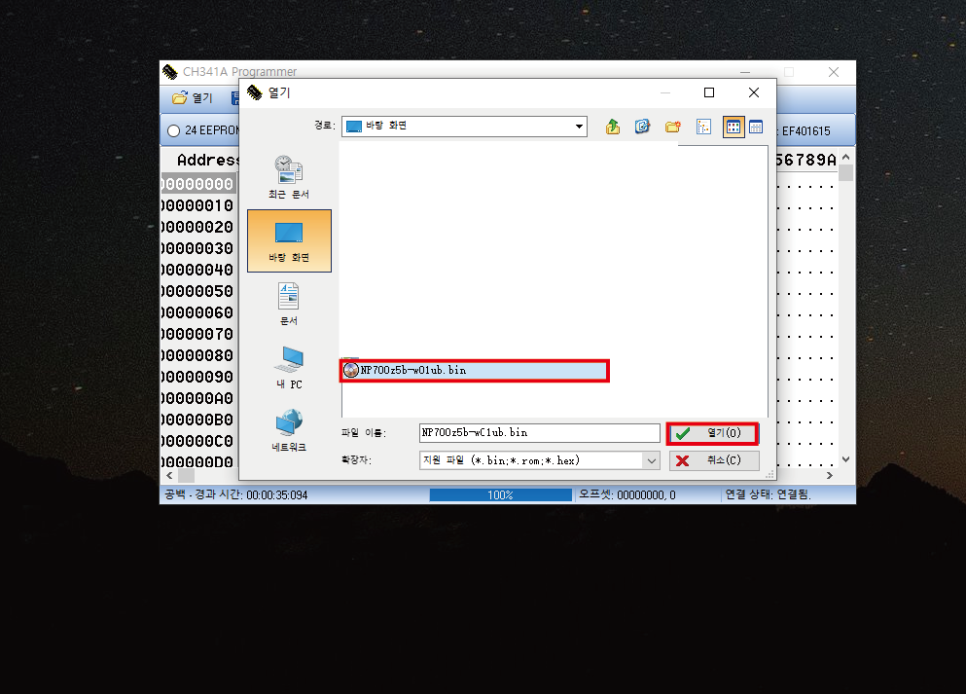

"열기" 버튼을 누른다음,
첨부해둔 파일의 압축을 풀고
해당 롬 파일을 선택합니다.

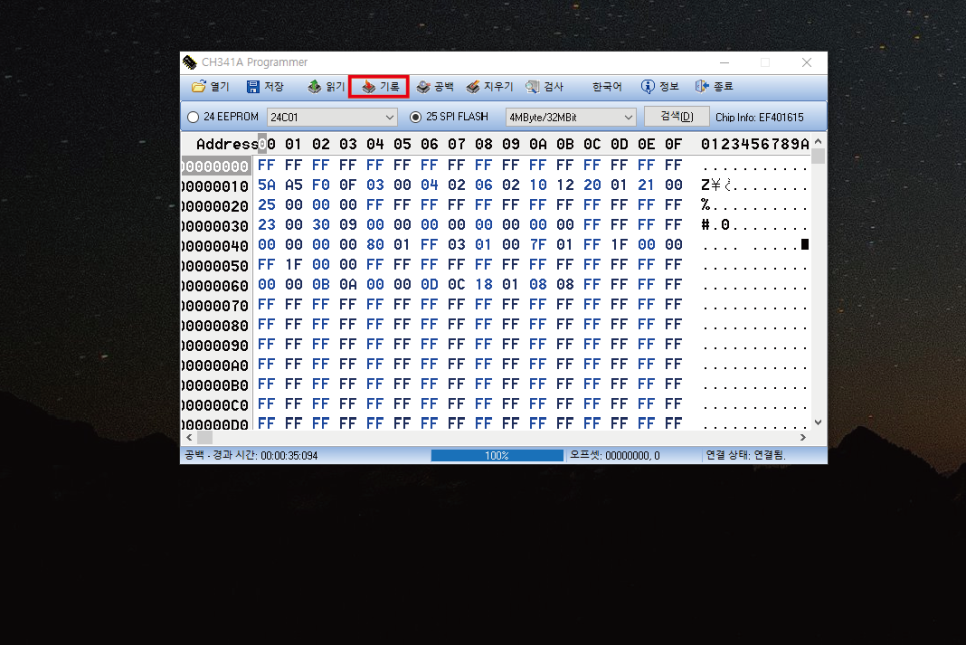

"기록" 클릭합니다.
마지막으로 "검사" 버튼을
클릭하여, 롬 파일의 내용과
롬의 내용이 일치한지 검사 해 봅니다.
위와 같이 뜨면 롬이 올바르게 들어간 것 입니다.

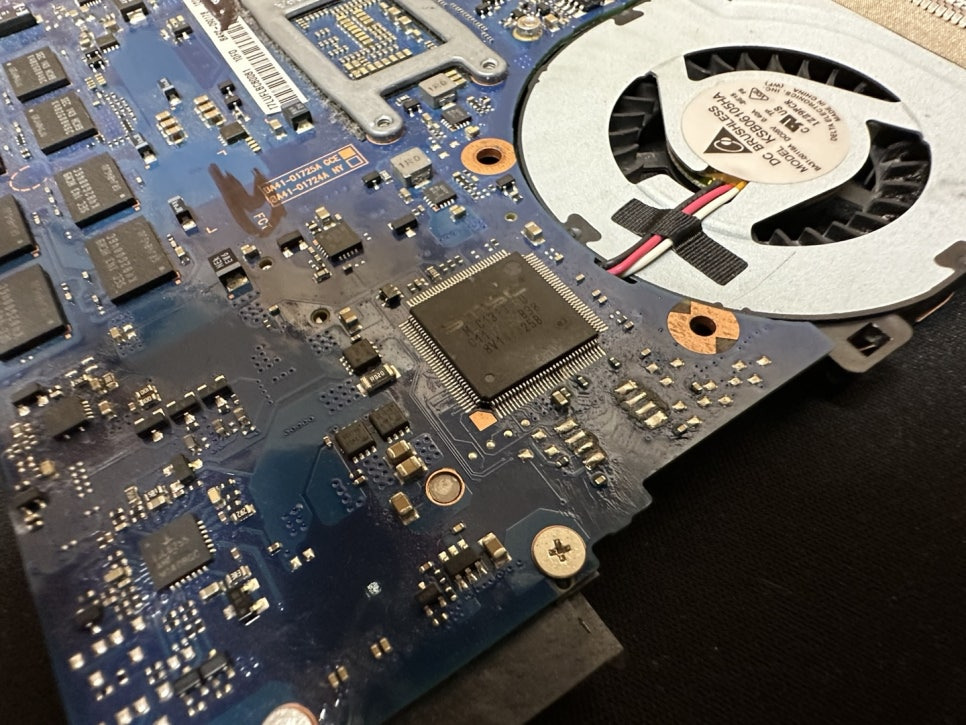

롬 을 다시 메인보드에
부착합니다.

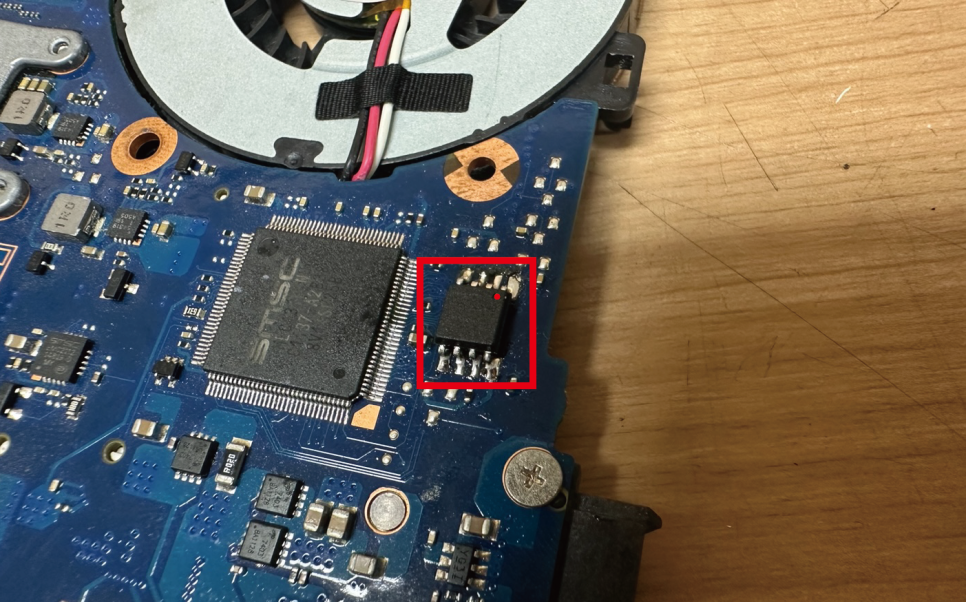

원래 보드에 롬 위치가
표시가 되어있는데...
이모델은 표시가 안되어있어서,
빨간색 점 이 찍혀있는부분이 칩의 위에 부분입니다.

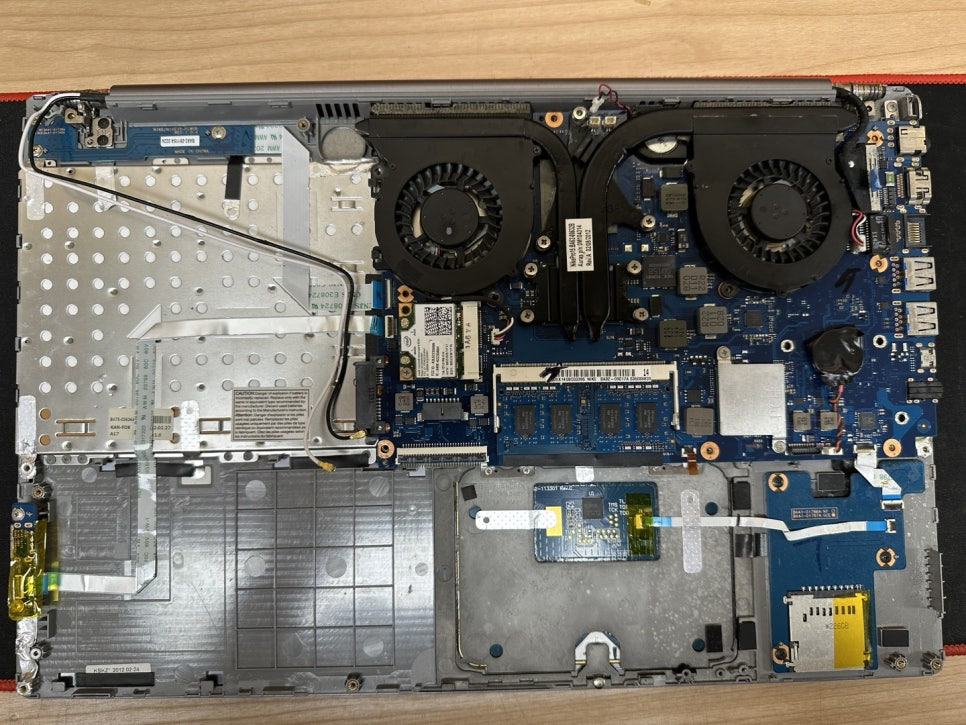

일단 부팅만 되도록 가조립 합니다.
3V 전지도 전압이 떨어져서,
같이 수리합니다.
시모스 배터리가 방전되면
부팅할때마다, 바이오스가 초기화 되는
현상이 나타납니다.
12년에 출시된 제품이니
배터리 수명이 끝났다고 생각해야됩니다.
필수적으로 3V 배터리를 같이 교체하시길 바랍니다.

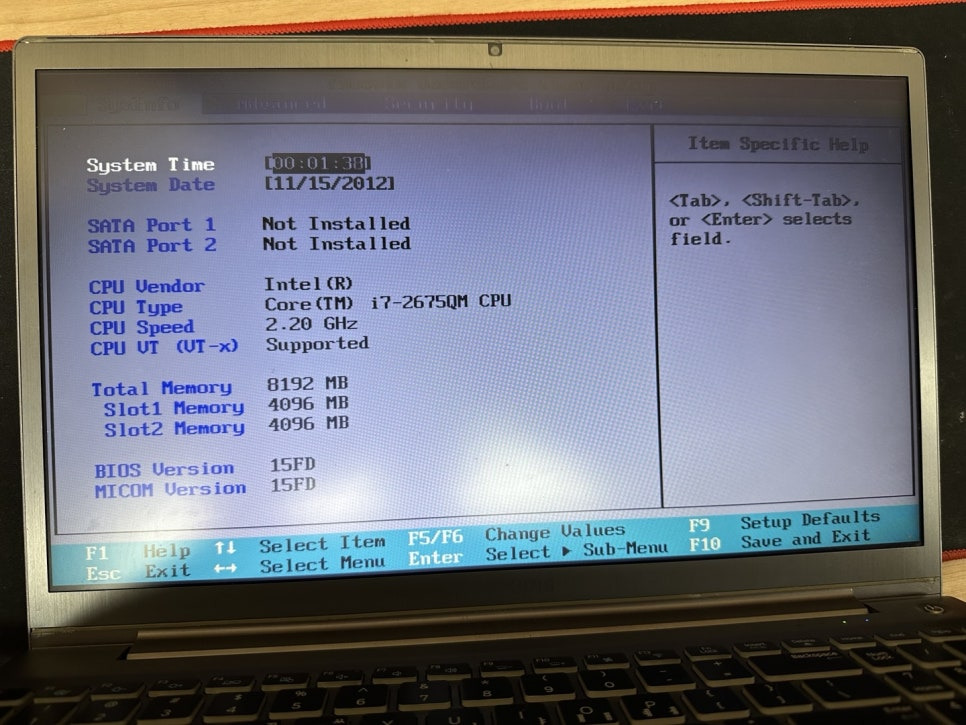

정상적으로 부팅되는것을 확인하였습니다.
BIOS 버전: 15FD
MICOM 버전 15FD 입니다.
오래되었지만 출시되었을때 하이엔드급으로
출시되어서 사무용으로는 그냥저냥 쓸만할듯 합니다.
이로서 삼성노트북
바이오스 진입불가 수리를 마칩니다.
